시스템/서비스 연계 - 연계메시지관리

시스템/서비스 연계 - 연계메시지관리

개요

연계메시지, 연계메시지항목, 연계서비스에 관한 정보를 등록하고 관리하는 기능

설명

연계메시지 관리는 체계적으로 연계메시지, 연계메시지항목, 연계서비스를 관리하기 위하여 연계메시지, 연계메시지항목, 연계서비스를 등록, 수정, 삭제, 목록조회, 상세조회의 기능으로 구성되어 있다.

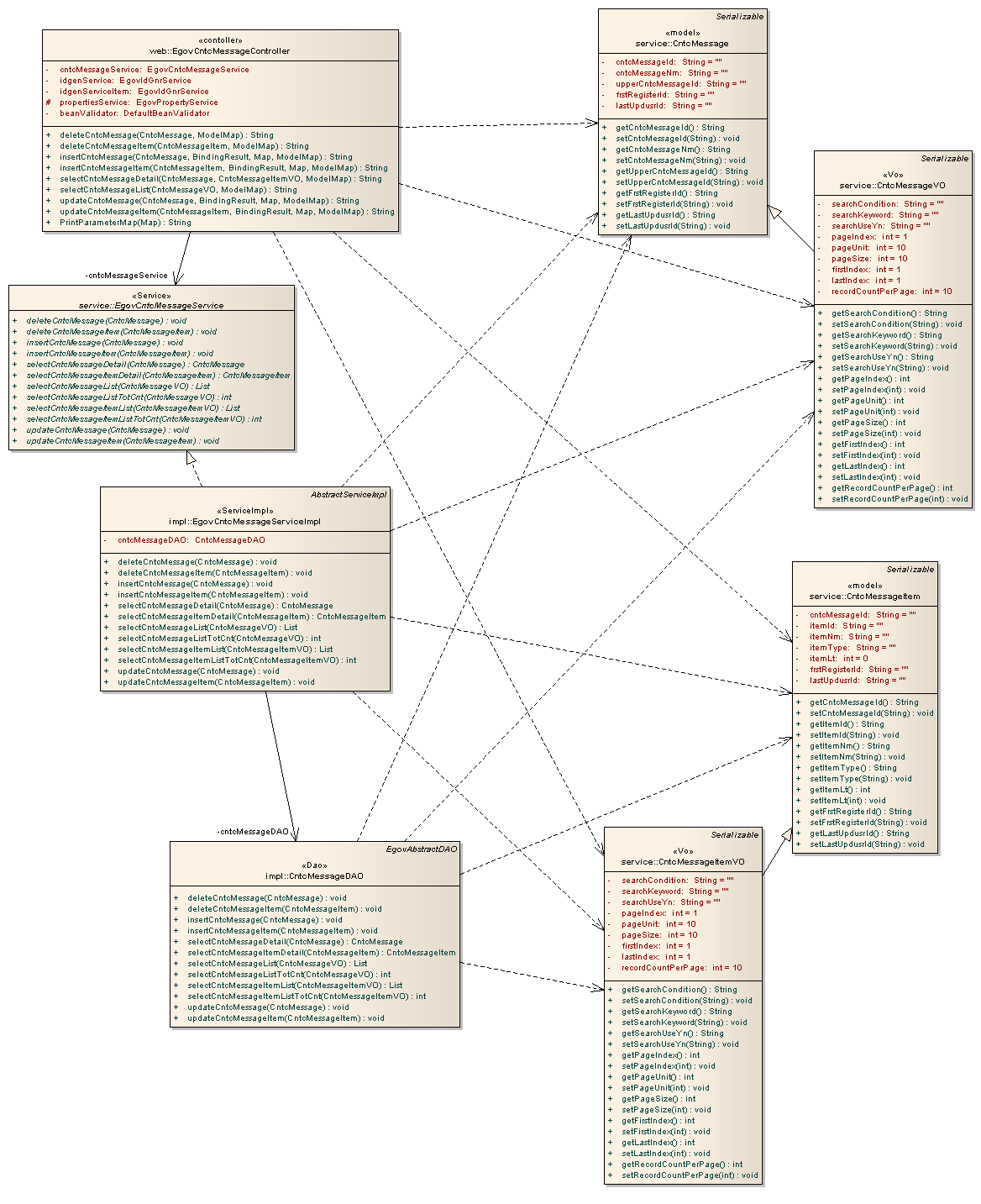

클래스 다이어그램

관련소스

유형	대상소스명	비고
Controller	egovframework.com.ssi.syi.ims.web.EgovCntcMessageController.java	연계메시지 관리를 위한 컨트롤러 클래스
Model	egovframework.com.ssi.syi.ims.service.CntcMessage.java	연계메시지 정보 Model 클래스
Model	egovframework.com.ssi.syi.ims.service.CntcMessageItem.java	연계메시지항목 정보 Model 클래스
VO	egovframework.com.ssi.syi.ims.service.CntcMessageVO.java	연계메시지 관리를 위한 VO 클래스
VO	egovframework.com.ssi.syi.ims.service.CntcSsystemVO.java	연계메시지항목 관리를 위한 VO 클래스
Service	egovframework.com.ssi.syi.ims.service.EgovCntcMessageService.java	연계메시지 관리를 위한 서비스 인터페이스
ServiceImpl	egovframework.com.ssi.syi.ims.service.impl.EgovCntcMessageServiceImpl.java	연계메시지 관리를 위한 서비스구현 클래스
DAO	egovframework.com.ssi.syi.ims.service.impl.CntcMessageDAO.java	연계메시지 정보 관리를 위한 데이터처리 클래스
JSP	/WEB-INF/jsp/egovframework/ssi/syi/ims/EgovCntcMessageList.jsp	연계메시지 목록조회 페이지
JSP	/WEB-INF/jsp/egovframework/ssi/syi/ims/EgovCntcMessageRegist.jsp	연계메시지 등록 페이지
JSP	/WEB-INF/jsp/egovframework/ssi/syi/ims/EgovCntcMessageItemRegist.jsp	연계메시지항목 등록 페이지
JSP	/WEB-INF/jsp/egovframework/ssi/syi/ims/EgovCntcMessageUpdt.jsp	연계메시지 수정 페이지
JSP	/WEB-INF/jsp/egovframework/ssi/syi/ims/EgovCntcMessageItemUpdt.jsp	연계메시지항목 수정 페이지
JSP	/WEB-INF/jsp/egovframework/ssi/syi/ims/EgovCntcMessageDetail.jsp	연계메시지 상세조회 페이지

테이블명	테이블명(영문)	비고
연계메시지	COMTNCNTCMESSAGE	연계메시지에 대한 정보
연계메시지항목	COMTNCNTCMESSAGEITEM	연계메시지항목에 대한 정보

환경설정

시스템 연계 기능을 활용하기 위하여 필요한 항목 및 그 환경 설정은 다음과 같다.

ID Generation

ID Generation Service를 활용하기 위해서 Sequence 저장테이블인 COMTECOPSEQ에 CNTC_MESSAGE_ID, ITEM_ID 항목을 추가해야 한다.

	CREATE TABLE COMTECOPSEQ (
		TABLE_NAME VARCHAR(16) NOT NULL,
		NEXT_ID DECIMAL(30,0) NOT NULL,
		PRIMARY KEY (TABLE_NAME)
	);

	INSERT INTO COMTECOPSEQ VALUES('CNTC_MESSAGE_ID','0');
	INSERT INTO COMTECOPSEQ VALUES('ITEM_ID',  '0');

사용방법

연계메시지 목록

연계메시지 목록 조회를 할 수 있는 목록조회 화면으로 URL은 다음과 같다.

/ssi/syi/ims/getCntcMessageList.do

기능	URL	Controller	method	화면(URL)
목록조회	/ssi/syi/ims/getCntcMessageList.do	EgovCntcMessageController	selectCntcMessageList	/ssi/syi/ims/EgovCntcMessageList

연계메시지 목록은 페이지당 10건씩 조회되며 페이징은 10페이지씩 이루어진다.
검색조건은 연계메시지명에 대해서 수행된다.
페이지당 검색 범위를 변경하고자 하는 경우 context-properties.xml 파일의 pageUnit, pageSize를 변경한다.(단 해당 설정은 전체 공통서비스 기능에 영향을 미친다.)

연계메시지 등록

연계메시지 등록시 선행작업으로 연계메시지, 연계메시지항목, 연계서비스, 연계메시지, 연계메시지항목이 등록되어 있어야 한다.

연계메시지 등록 할 수 있는 등록 화면으로 URL은 다음과 같다.

/ssi/syi/ims/addCntcMessage.do

기능	URL	Controller	method	화면(URL)
등록	/ssi/syi/ims/addCntcMessage.do	EgovCntcMessageController	insertCntcMessage	/ssi/syi/ims/EgovCntcMessageRegist

연계메시지에 대한 상세내용을 등록한다.
등록이 성공하면 연계메시지목록 화면으로 이동한다.

연계메시지 수정

연계메시지 수정 할 수 있는 수정 화면으로 URL은 다음과 같다.

/ssi/syi/ims/updateCntcMessage.do

기능	URL	Controller	method	화면(URL)
수정	/ssi/syi/ims/updateCntcMessage.do	EgovCntcMessageController	updateCntcMessage	/ssi/syi/ims/EgovCntcMessageUpdt

수정이 성공하면 연계메시지목록 화면으로 이동한다.

연계메시지 상세 조회

연계메시지 상세 조회 할 수 있는 상세 조회 화면으로 URL은 다음과 같다.

/ssi/syi/ims/getCntcMessageDetail.do

기능	URL	Controller	method	화면(URL)
상세조회	/ssi/syi/ims/getCntcMessageDetail.do	EgovCntcMessageController	selectCntcMessageDetail	/ssi/syi/ims/EgovCntcMessageDetail
연계메시지삭제	/ssi/syi/ims/removeCntcMessage.do	EgovCntcMessageController	deleteCntcMessage	/ssi/syi/ims/EgovCntcMessageDetail
연계메시지항목삭제	/ssi/syi/ims/removeCntcMessageItem.do	EgovCntcMessageController	deleteCntcMessageItem	/ssi/syi/ims/EgovCntcMessageDetail
