요소기술 - 네트워크서비스모니터링

네트워크서비스모니터링은 네트워크서비스 상태를 주기적으로 모니터링하는 기능을 제공한다.

모니터링하고자 하는 네트워크서비스는 네트워크서비스대상목록으로 시스템에 등록되어 있어야 한다.

• 네트워크서비스모니터링은 네트워크서비스모니터링을 등록하기 위한 목적으로 네트워크서비스모니터링의 등록, 수정, 삭제, 조회, 목록조회의 기능을 수반한다.

  ① 네트워크서비스모니터링목록조회 : 네트워크서비스모니터링으로 정의된 정보를 최근 등록 순서대로 조회하고, 그 결과 목록을 화면에 반영한다.
  ② 네트워크서비스모니터링등록 : 네트워크서비스모니터링정보를 등록하고, 등록 결과를 조회한다.
  ③ 네트워크서비스모니터링수정 : 기 등록된 네트워크서비스모니터링정보의 항목들을 수정한다.
  ④ 네트워크서비스모니터링삭제 : 기 등록된 네트워크서비스모니터링정보를 삭제한다.
  ⑤ 네트워크서비스모니터링조회 : 등록된 네트워크서비스모니터링정보를 조회한다.
  ⑥ 네트워크서비스모니터링로그목록조회 : 네트워크서비스모니터링로그로 정의된 정보를 최근 등록 순서대로 조회하고, 그 결과 목록을 화면에 반영한다.
  ⑦ 네트워크서비스모니터링로그조회 : 등록된 네트워크서비스모니터링로그정보를 조회한다.

• ID Generation Service를 활용하기 위해서 Sequence 저장테이블인 COMTECOPSEQ에 NTWRKSVC_LOGID 항목을 추가한다.

  INSERT INTO COMTECOPSEQ VALUES('NTWRKSVC_LOGID','0');


• 네트워크서비스모니터링 스케줄러를 등록하기 위해서 context-scheduling.xml 파일에 다음과 같이 등록한다.

    <!-- 네트워크서비스모니터링   -->
	<bean id="ntwrkSvcMntrng"
		class="org.springframework.scheduling.quartz.MethodInvokingJobDetailFactoryBean">
		<property name="targetObject" ref="egovNtwrkSvcMntrngScheduling" />
		<property name="targetMethod" value="monitorNtwrkSvc" />
		<property name="concurrent" value="false" />
	</bean>

	<!-- 네트워크서비스모니터링  트리거-->
	<bean id="ntwrkSvcMntrngTrigger"
		class="org.springframework.scheduling.quartz.SimpleTriggerBean">
		<property name="jobDetail" ref="ntwrkSvcMntrng" />
		<!-- 시작하고 1분후에 실행한다. (milisecond) -->
		<property name="startDelay" value="60000" />
		<!-- 매 10분마다 실행한다. (milisecond) -->
		<property name="repeatInterval" value="600000" />
	</bean>

  startDelay는 서버 시작후 몇초 뒤에 시작할지를 설정한다.(ms 단위 : 현재 1분)
  repeatInterval는 몇 초에 한번씩 실행될지를 설정한다.(ms 단위 : 현재 10분)

	<!-- 모니터링 스케줄러 -->
	<bean id="mntrngScheduler" class="org.springframework.scheduling.quartz.SchedulerFactoryBean">
		<property name="triggers">
			<list>
				<ref bean="ntwrkSvcMntrngTrigger" />
			</list>
		</property>
	</bean>

네트워크서비스모니터링 목록은 페이지당 10건씩 조회되며 페이징은 10페이지씩 이루어진다. 검색조건은 시스템명, 시스템IP, 관리자명, 상태에 대해서 수행된다.

조회 : 기 등록된 네트워크서비스모니터링의 목록을 조회한다.
등록 : 신규 네트워크서비스모니터링를 등록하기 위해서는 상단의 등록 버튼을 통해서 네트워크서비스모니터링 등록 화면으로 이동한다.
시스템명클릭 : 해당 네트워크서비스모니터링대상 상세조회 화면으로 이동한다.

네트워크서비스모니터링의 속성정보를 입력한 뒤 등록한다.

저장 : 신규 네트워크서비스모니터링를 등록하기 위해서는 네트워크서비스모니터링 속성을 입력한 뒤 상단의 저장 버튼을 통해서 네트워크서비스모니터링를 등록한다.
목록 : 네트워크서비스모니터링 목록조회 화면으로 이동한다.

네트워크서비스모니터링의 속성정보를 변경한 후 저장한다.

저장 : 기 등록된 네트워크서비스모니터링 속성을 수정한 뒤 상단의 저장 버튼을 통해서 네트워크서비스모니터링정보를 수정한다.
목록 : 네트워크서비스모니터링 목록조회 화면으로 이동한다.

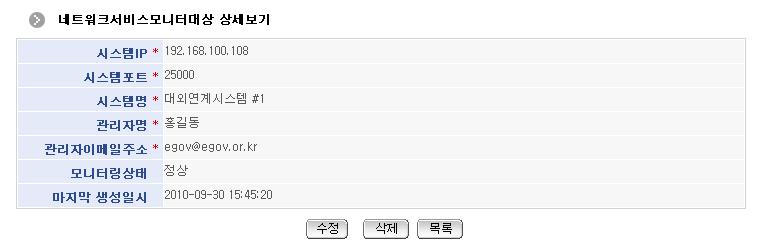

네트워크서비스모니터링의 속성정보를 조회한다.

수정 : 기 등록된 네트워크서비스모니터링 속성을 수정한 뒤 상단의 수정 버튼을 통해서 네트워크서비스모니터링수정화면으로 이동한다.
삭제 : 기 등록된 네트워크서비스모니터링정보를 삭제한다.
목록 : 네트워크서비스모니터링 목록조회 화면으로 이동한다.

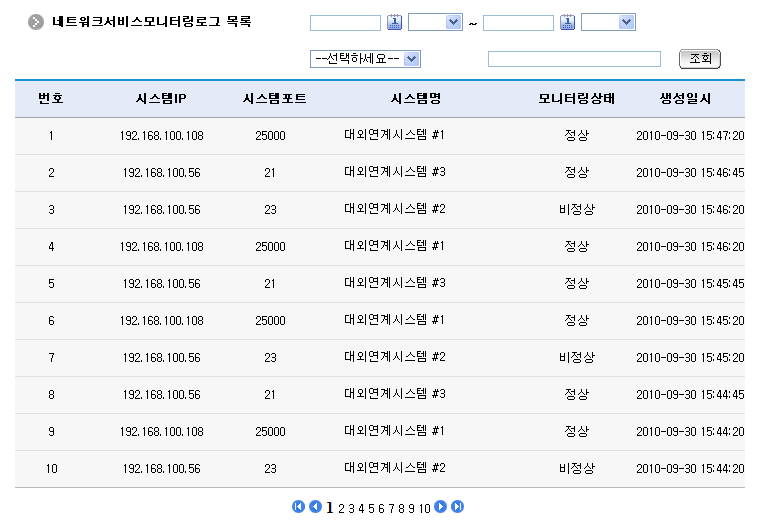

네트워크서비스모니터링로그 목록은 페이지당 10건씩 조회되며 페이징은 10페이지씩 이루어진다. 검색조건은 시스템명, 시스템IP, 관리자명, 상태, 모니터링시각에 대해서 수행된다.

조회 : 기 등록된 네트워크서비스모니터링로그의 목록을 조회한다.
시스템명클릭 : 해당 네트워크서비스모니터링로그 상세조회 화면으로 이동한다.

네트워크서비스모니터링의 속성정보를 조회한다.

목록 : 네트워크서비스모니터링로그 목록조회 화면으로 이동한다.
