사용자지원 - 당직체크관리

사용자지원 - 당직체크관리

개요

당직관리는 시스템에서 당직을 관리하는 기능으로 월별 당직자 등록및 당직일지와 당직체크코드 정보등을 관리하는 기능을 제공한다.

설명

당직체크관리는 당직일지 작성시 당직체크항목을 코드화하여 관리하기 위한 목적으로 당직체크코드 등록, 수정, 삭제, 조회, 당직체크목록조회의 기능을 수반한다.

  ① 당직체크관리목록 : 당직체크관리 정보를 최근 등록 순서대로 조회하고, 그 결과 목록을 화면에 반영한다.
  ② 당직체크등록 : 당직체크정보를 등록하고, 등록 결과를 조회한다.
  ③ 당직체크수정 : 기 등록된 당직체크정보의 항목들을 수정한다.
  ④ 당직체크삭제 : 기 등록된 당당직체크정보를 삭제한다.
  ⑤ 당직체크상세조회 : 등록된 당직체크 상세정보를 조회한다.

관련소스

유형	대상소스명	비고
Controller	egovframework.com.uss.ion.btn.web.EgovBndtManageController..java	당직 관리를 위한 컨트롤러 클래스
Service	egovframework.com.uss.ion.btn.service.EgovBndtManageService.java	당직 관리를 위한 서비스 인터페이스
ServiceImpl	egovframework.com.uss.ion.btn.service.impl.EgovBndtManageServiceImpl.java	당직 관리를 위한 서비스 구현 클래스
DAO	egovframework.com.uss.ion.btn.service.impl.BndtManageDAO.java	당직 관리를 위한 데이터처리 클래스
VO	egovframework.com.uss.ion.btn.service.BndtCeckManageVO.java	당직체크 관리를 위한 VO 클래스
Model	egovframework.com.uss.ion.btn.service.BndtCeckManage.java	당직체크 관리를 위한 Model 클래스
JSP	/WEB-INF/jsp/egovframework/uss/ion/btn/EgovBndtCeckManageList.jsp	당직체크관리 목록조회를 위한 jsp페이지
JSP	/WEB-INF/jsp/egovframework/uss/ion/btn/EgovBndtCeckManageRegist.jsp	당직체크 등록를 위한 jsp페이지
JSP	/WEB-INF/jsp/egovframework/uss/ion/btn/EgovBndtCeckManageDetail.jsp	등록된 당직체크 상세조회/반영하기 위한 jsp페이지
JSP	/WEB-INF/jsp/egovframework/uss/ion/btn/EgovBndtCeckManageUpdt.jsp	당직체크 수정을 위한 jsp페이지
XML	/egovframework/sqlmap/com/uss/ion/btn/EgovBndtManage_SQL_*.xml	당직관리 QUERY XML

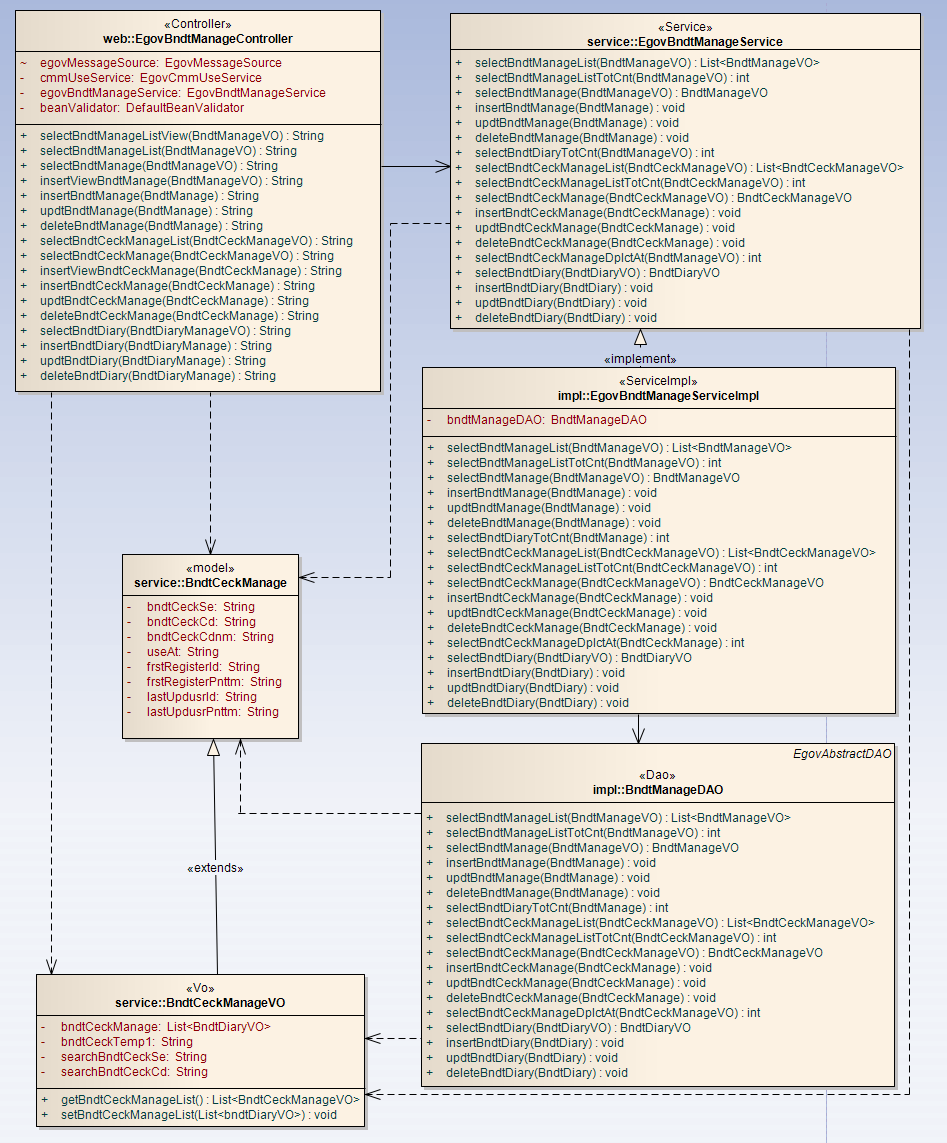

클래스 다이어그램

관련화면 및 수행메뉴얼

당직체크관리 목록조회

Action	URL	Controller method	QueryID
조회	/uss/ion/btn/selectBndtManageList.do	selectBndtManageList	“bndtManageDAO.selectBndtManageList”
조회	/uss/ion/btn/selectBndtManageList.do	selectBndtManageList	“bndtManageDAO.selectBndtManageListTotCnt”

당직체크관리 목록은 페이지당 10건씩 조회되며 페이징은 10페이지씩 이루어진다.
검색조건은 당직체크명에 대해서 수행된다.

조회 : 기 등록된 당직체크관리의 목록을 조회한다.
등록 : 신규 당직체크을 등록하기 위해서는 상단의 등록 버튼을 통해서 당직체크 등록 화면으로 이동한다.
상세조회: 등록된 당직체크 목록(당직체크 코드명)을 클릭하면 상세정보 화면으로 이동한다.

당직체크 등록

Action	URL	Controller method	QueryID
등록	/uss/ion/btn/insertBndtManage.do	insertBndtManage	“bndtManageDAO.insertBndtManage”
등록	/uss/ion/btn/insertBndtManage.do	insertBndtManage	“bndtManageDAO.insertBndtManageFxtrs”

당직체크의 속성정보를 입력한 뒤 등록한다.

등록 : 신규 당직체크을 등록하기 위해서는 당직체크 속성을 입력한 뒤 상단의 당직체크 버튼을 통해서 당직체크을 등록한다.
목록 : 당직체크 목록조회 화면으로 이동한다.

당직체크 상세

Action	URL	Controller method	QueryID
상세조회	/uss/ion/btn/selectBndtManage.do	selectBndtManage	“bndtManageDAO.selectBndtManage”
삭제	/uss/ion/btn/deleteBndtManage.do	deleteBndtManage	“bndtManageDAO.deleteBndtManage”

당직체크의 상세조회화면이다. 수정 버튼을 통해서 수정화면으로 이동하고, 삭제 버튼을 통해서 당직체크을 삭제한다.

수정 : 당직체크 수정 화면으로 이동한다.
삭제 : 삭제 버튼을 통해서 기 등록된 당직체크정보를 삭제한다.
목록 : 당직체크 목록조회 화면으로 이동한다.

당직체크 수정

Action	URL	Controller method	QueryID
수정	/uss/ion/btn/updtBndtManage.do	updateBndtManage	“bndtManageDAO.updtBndtManage”
상세조회	/uss/ion/btn/selectBndtManage.do	selectBndtManage	“bndtManageDAO.selectBndtManage”

당직체크의 속성정보를 변경한 후 저장한다. 다음 화면은 당직체크 상세조회 화면과 동일하다.

수정 : 기 등록된 당직체크 속성을 수정한 뒤 상단의 수정 버튼을 통해서 당직체크 정보를 수정한다.
목록 : 당직체크 목록조회 화면으로 이동한다.
