사용자 지원 - 메인이미지 관리

사용자 지원 - 메인이미지 관리

개요

메인이미지관리는 메인화면에 대한 이미지를 등록하고, 등록한 이미지가 메인화면에 출력되는 기능을 제공한다.

설명

메인이미지관리는 메인이미지를 등록하여 메인화면에 반영하기 위한 목적으로 메인이미지의 등록, 수정, 삭제, 조회, 목록조회의 기능을 수반한다.

  ① 메인이미지목록조회 : 메인이미지로 정의된 정보를 최근 등록 순서대로 조회하고, 그 결과 목록을 화면에 반영한다.
  ② 메인이미지등록 : 메인이미지정보를 등록하고, 등록 결과를 조회한다.
  ③ 메인이미지수정 : 기 등록된 메인이미지정보의 항목들을 수정한다.
  ④ 메인이미지삭제 : 기 등록된 메인이미지정보를 삭제한다.
  ⑤ 메인이미지조회 : 등록된 메인이미지는 메인화면에 표현된다.

관련소스

유형	대상소스명	비고
Controller	egovframework.com.uss.ion.msi.web.EgovMainImageController.java	메인이미지 관리를 위한 컨트롤러 클래스
Service	egovframework.com.uss.ion.msi.service.EgovMainImageService.java	메인이미지 관리를 위한 서비스 인터페이스
ServiceImpl	egovframework.com.uss.ion.msi.service.impl.EgovMainImageServiceImpl.java	메인이미지 관리를 위한 서비스 구현 클래스
DAO	egovframework.com.uss.ion.msi.service.impl.MainImageDAO.java	메인이미지 관리를 위한 데이터처리 클래스
VO	egovframework.com.uss.ion.msi.service.MainImageVO.java	메인이미지 관리를 위한 VO 클래스
Model	egovframework.com.uss.ion.msi.service.MainImage.java	메인이미지 관리를 위한 Model 클래스
JSP	/WEB-INF/jsp/egovframework/uss/ion/msi/EgovMainImageList.jsp	메인이미지 목록조회를 위한 jsp페이지
JSP	/WEB-INF/jsp/egovframework/uss/ion/msi/EgovMainImageRegist.jsp	메인이미지 등록를 위한 jsp페이지
JSP	/WEB-INF/jsp/egovframework/uss/ion/msi/EgovMainImageUpdt.jsp	메인이미지 수정를 위한 jsp페이지
JSP	/WEB-INF/jsp/egovframework/uss/ion/msi/EgovMainImageView.jsp	등록된 메인이미지를 반영하기 위한 jsp페이지
XML	/egovframework/sqlmap/com/uss/ion/msi/EgovMainImage_SQL_*.xml	메인이미지 QUERY XML

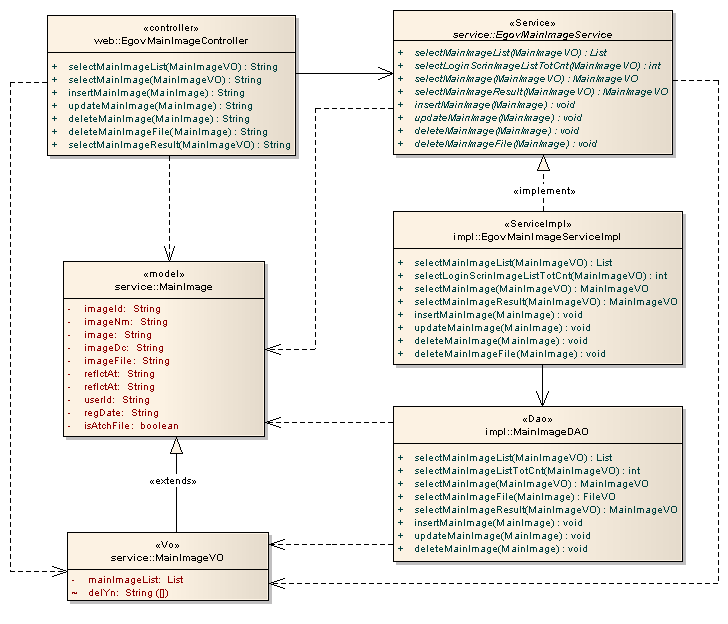

클래스 다이어그램

ID Generation

ID Generation Service를 활용하기 위해서 Sequence 저장테이블인 COMTECOPSEQ에 MSI_ID 항목을 추가한다.

  INSERT INTO COMTECOPSEQ VALUES('MSI_ID','0');

관련화면 및 수행메뉴얼

메인이미지 목록조회

Action	URL	Controller method	QueryID
조회	/uss/ion/msi/selectMainImageList.do	selectMainImageList	“mainImageDAO.selectMainImageList”
조회	/uss/ion/msi/selectMainImageList.do	selectMainImageList	“mainImageDAO.selectMainImageListTotCnt”

메인이미지 목록은 페이지당 10건씩 조회되며 페이징은 10페이지씩 이루어진다. 검색조건은 메인이미지명 대해서 수행된다.

조회 : 기 등록된 메인이미지의 목록을 조회한다.
등록 : 신규 메인이미지를 등록하기 위해서는 상단의 등록 버튼을 통해서 메인이미지 등록 화면으로 이동한다.

메인이미지 등록

Action	URL	Controller method	QueryID
등록	/uss/ion/msi/addMainImage.do	insertMainImage	“mainImageDAO.insertMainImage”

메인이미지의 속성정보를 입력한 뒤 등록한다.

목록 : 메인이미지 목록조회 화면으로 이동한다.
등록 : 신규 메인이미지를 등록하기 위해서는 메인이미지 속성을 입력한 뒤 상단의 등록 버튼을 통해서 그룹을 등록한다.

메인이미지 수정

Action	URL	Controller method	QueryID
상세조회	/uss/ion/msi/getMainImage.do	selectMainImage	“mainImageDAO.selectMainImage”
수정	/uss/ion/msi/updtMainImage.do	updateMainImage	“mainImageDAO.updateMainImage”
삭제	/uss/ion/msi/removeMainImageList.do	deleteMainImage	“mainImageDAO.deleteMainImage”

메인이미지의 속성정보를 변경한 후 저장한다. 다음 화면은 메인이미지 상세조회 화면과 동일하다.

목록 : 메인이미지 목록조회 화면으로 이동한다.
등록 : 기 등록된 메인이미지 속성을 수정한 뒤 상단의 수정 버튼을 통해서 메인이미지정보를 수정한다.
삭제 : 기 등록된 메인이미지정보를 삭제한다.
