시스템/서비스연계 - 시스템연계관리

시스템/서비스연계 - 시스템연계관리

개요

시스템의 연계에 관한 정보를 등록하고 관리하는 기능

설명

시스템연계 관리는 시스템연계 정보를 등록하여 시스템의 연계현황을 확인할 수 있도록 하기위하여 시스템연계 등록, 수정, 삭제, 목록조회, 상세조회의 기능으로 구성되어 있다.

온라인메뉴얼관리 기능 흐름도

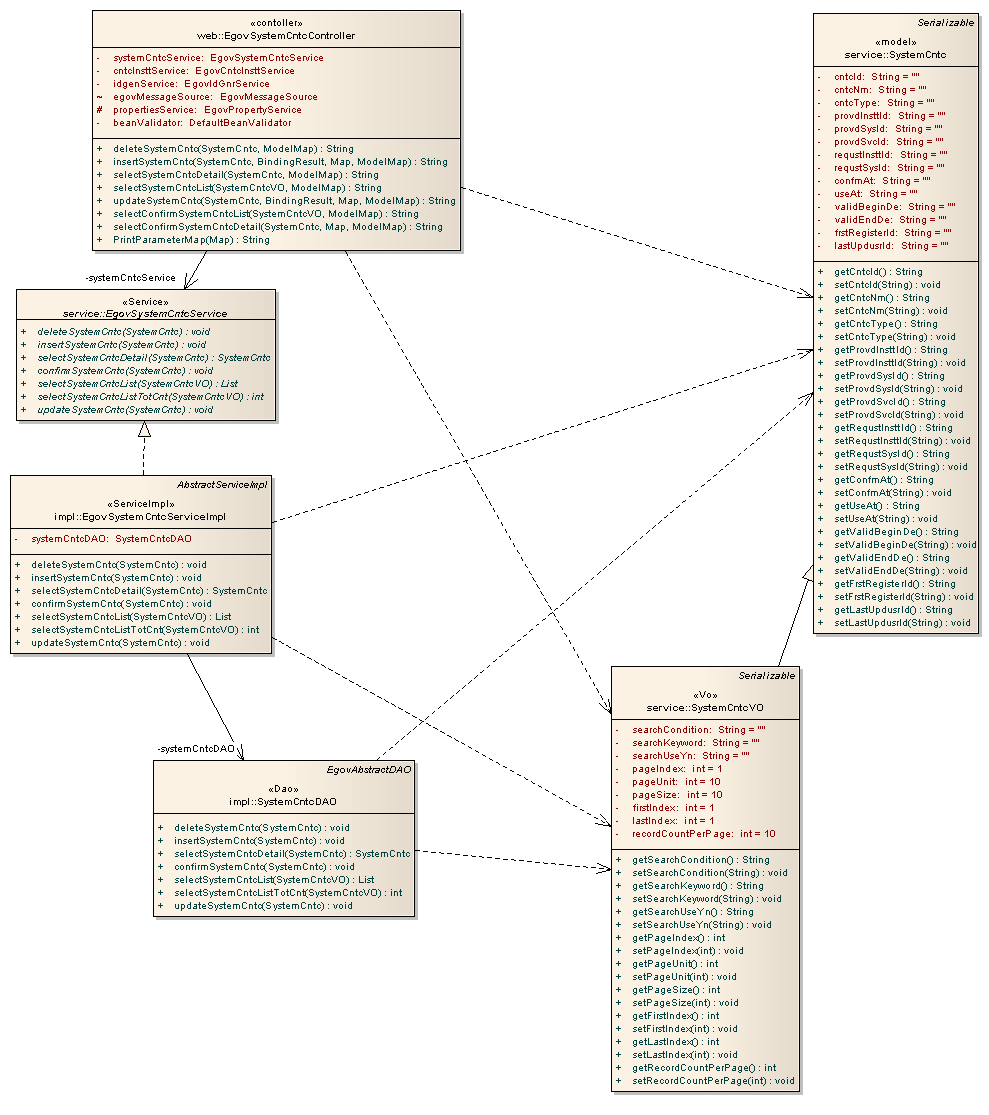

클래스 다이어그램

관련소스

유형	대상소스명	비고
Controller	egovframework.com.ssi.syi.sim.web.EgovSystemCntcController.java	시스템연계 관리를 위한 컨트롤러 클래스
Model	egovframework.com.ssi.syi.sim.service.SystemCntc.java	시스템연계 정보 Model 클래스
VO	egovframework.com.ssi.syi.sim.service.SystemCntcVO.java	시스템연계 관리를 위한 VO 클래스
Service	egovframework.com.ssi.syi.sim.service.EgovSystemCntcService.java	시스템연계 관리를 위한 서비스 인터페이스
ServiceImpl	egovframework.com.ssi.syi.sim.service.impl.EgovSystemCntcServiceImpl.java	시스템연계 관리를 위한 서비스구현 클래스
DAO	egovframework.com.ssi.syi.sim.service.impl.SystemCntcDAO.java	시스템연계 정보 관리를 위한 데이터처리 클래스
JSP	/WEB-INF/jsp/egovframework/uss/olh/omm/EgovSystemCntcList.jsp	시스템연계 목록조회 페이지
JSP	/WEB-INF/jsp/egovframework/uss/olh/omm/EgovSystemCntcRegist.jsp	시스템연계 등록 페이지
JSP	/WEB-INF/jsp/egovframework/uss/olh/omm/EgovSystemCntcUpdt.jsp	시스템연계 수정 페이지
JSP	/WEB-INF/jsp/egovframework/uss/olh/omm/EgovSystemCntcDetail.jsp	시스템연계 상세조회 페이지

환경설정

시스템 연계 기능을 활용하기 위하여 필요한 항목 및 그 환경 설정은 다음과 같다.

ID Generation

ID Generation Service를 활용하기 위해서 Sequence 저장테이블인 COMTECOPSEQ에 CNTC_ID 항목을 추가해야 한다.

	CREATE TABLE COMTECOPSEQ (
		TABLE_NAME VARCHAR(16) NOT NULL,
		NEXT_ID DECIMAL(30,0) NOT NULL,
		PRIMARY KEY (TABLE_NAME)
	);

	INSERT INTO COMTECOPSEQ VALUES('CNTC_ID','0');

사용방법

시스템연계 목록

시스템연계 목록 조회를 할 수 있는 목록조회 화면으로 URL은 다음과 같다.

/ssi/syi/sim/getSystemCntcList.do

기능	URL	Controller	method	화면(URL)
목록조회	/ssi/syi/sim/getSystemCntcList.do	EgovSystemCntcController	selectSystemCntcList	/ssi/syi/sim/EgovSystemCntcList

시스템연계 목록은 페이지당 10건씩 조회되며 페이징은 10페이지씩 이루어진다.
검색조건은 시스템연계명에 대해서 수행된다.
페이지당 검색 범위를 변경하고자 하는 경우 context-properties.xml 파일의 pageUnit, pageSize를 변경한다.(단 해당 설정은 전체 공통서비스 기능에 영향을 미친다.)

시스템연계 등록

시스템연계 등록시 선행작업으로 연계기관, 연계시스템, 연계서비스, 연계메시지, 연계메시지항목이 등록되어 있어야 한다.

시스템연계 등록 할 수 있는 등록 화면으로 URL은 다음과 같다.

/ssi/syi/sim/addSystemCntc.do

기능	URL	Controller	method	화면(URL)
등록	/ssi/syi/sim/addSystemCntc.do	EgovSystemCntcController	insertSystemCntc	/ssi/syi/sim/EgovSystemCntcRegist

시스템연계에 대한 상세내용을 등록한다.
등록이 성공하면 시스템연계목록 화면으로 이동한다.

시스템연계 수정

시스템연계 수정 할 수 있는 수정 화면으로 URL은 다음과 같다.

/ssi/syi/sim/updateSystemCntc.do

기능	URL	Controller	method	화면(URL)
수정	/ssi/syi/sim/updateSystemCntc.do	EgovSystemCntcController	updateSystemCntc	/ssi/syi/sim/EgovSystemCntcUpdt

수정이 성공하면 시스템연계목록 화면으로 이동한다.

시스템연계 상세 조회

시스템연계 상세 조회 할 수 있는 상세 조회 화면으로 URL은 다음과 같다.

/ssi/syi/sim/getSystemCntcDetail.do

기능	URL	Controller	method	화면(URL)
상세조회	/ssi/syi/sim/getSystemCntcDetail.do	EgovSystemCntcController	selectSystemCntcDetail	/ssi/syi/sim/EgovSystemCntcDetail
삭제	/ssi/syi/sim/removeSystemCntc.do	EgovSystemCntcController	deleteSystemCntc	/ssi/syi/sim/EgovSystemCntcDetail

상세조회에는 삭제 처리가 포함되어 있고 삭제가 성공하면 시스템연계목록 화면으로 이동한다.

참고자료

공통컴포넌트 참조 : 연계기관, 연계시스템, 연계서비스 및 연계메시지, 연계메시지항목
실행환경 참조 : ID Generation Service
배포 및 테스트 관련 : Common Component System 및 배포 패키지 구성안
