개요

웹소켓 메신저는 HTML5 WebSocket와 Java Websocket을 이용하여 메신저 기능을 제공한다.
(Spring 4.X버전은 Java websocket을 지원하지만 Spring 3.X버전은 websocket을 따로 지원하지 않는다. 현재 egov 3.1버전은 Spring 3.2.9로 되어있어 websocket지원을 위한 별도의 서버코드가 필요하다. 그러나 추후 Spring 4.X로 버전업 시 보다 편리하게 서버구현, 클라이언트 구현이 가능하다.)

설명

웹소켓 메신저기능을 이용하기 위해서는 몇가지 제한이 있다.

  ① Client 환경- WebSocket 지원 브라우저 확인(IE10이상, 이 외의 브라우저 대부분 지원)
  ② Server 환경- WebSocket 지원 Server 확인(Tomcat 8이상, Jeus 8이상, 이 외 서버 지원여부 확인필요)
  ③ Server 환경- jdk 7 이상

관련소스

유형	대상소스명	비고
Controller	egovframework.com.ext.msg.web.EgovWebSocketMessengerController.java	웹소켓 메신저 메인화면을 나타내기 위한 컨트롤러
EndPoint	egovframework.com.ext.msg.server.UsersServerEndPoint.java	현재 가능한 대화사용자 리스트를 처리하는 WebSocket 서버클래스(EndPoint)
EndPoint	egovframework.com.ext.msg.server.ChatServerEndPoint.java	두 명의 사용자가 대화할 때 접속 처리및 메시지처리 기능을 하는 WebSocket 서버클래스(EndPoint)
서버지원 Configurator	egovframework.com.ext.msg.server.config.ChatServerAppConfig.java	사용자리스트에서 다른사용자 선택 시, 사용자와 대화가능한 방(새로운 EndPoint 객체)을 만드는 Configurator
서버지원 Configurator	egovframework.com.ext.msg.server.config.ServerAppConfig.java	EndPoint를 bean으로 담기 위해 설정하는 Configurator(다른 Bean과 연동 시 EndPoint에 설정해주어야 함)
Decoder	egovframework.com.ext.msg.server.model.decoder.MessageDecoder.java	클라이언트에서 서버로 전달되는 메시지를 decoding하는 클래스
Encoder	egovframework.com.ext.msg.server.model.encoder.MessageEncoder.java	서버에서 클라이언트로 전달되는 메시지를 encoding하는 클래스
VO	egovframework.com.ext.msg.server.model.Message.java	Message VO들의 인터페이스
VO	egovframework.com.ext.msg.server.model.ChatMessage.java	대화정보를 담는 VO
VO	egovframework.com.ext.msg.server.model.UsersMessage.java	사용자 리스트를 담는 VO
JSP	/WEB-INF/jsp/egovframework/com/ext/msg/EgovMessenger.jsp	웹소켓메시지 실행을 위한 시작jsp페이지
JSP	/WEB-INF/jsp/egovframework/com/ext/msg/EgovMessengerMain.jsp	현재의 대화사용자를 보여주는 웹소켓 메인 jsp페이지
JSP	/WEB-INF/jsp/egovframework/com/ext/msg/popup/chatPopupBubble.jsp	다른 사용자와의 대화창을 나타내는 jsp페이지

관련화면 및 수행메뉴얼

1. 대화가능한 사용자 리스트 조회하기

Action	URL	처리 클래스	설명
이동	/cop/msg/websocketMessengerMain.do	EgovWebSocketMessengerController.java	사용자 리스트 조회화면으로 이동
조회	/usersServerEndpoint(ws호출)	UsersServerEndPoint.java	접속한 사용자를 리스트에 등록하고 사용자리스트를 가져옴

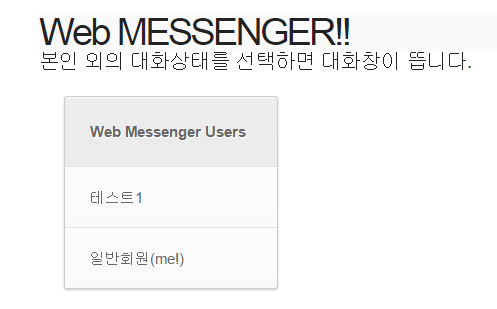

< 대화가능한 사용자 리스트 화면 >

다른사용자 선택 : 선택한 사용자와 대화하는 화면으로 이동한다

2. 다른 사용자와 대화하기

Action	URL	처리 클래스	설명
이동	/cop/msg/websocketMessengePopup.do	EgovWebSocketMessengerController.java	대화창 팝업을 새로 띄움
Msg전달	/chat/(random하게 생성된 room Id)	ChatServerEndPoint.java	선택한 사용자와 대화 가능하도록 메시지를 전달하는 서버역할

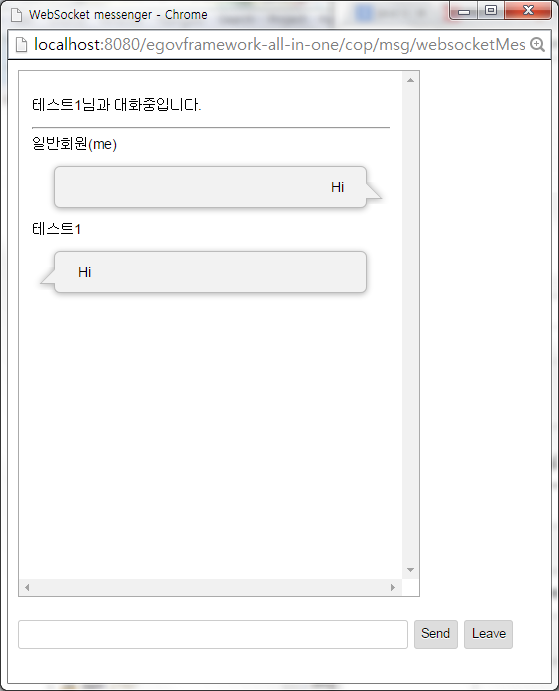

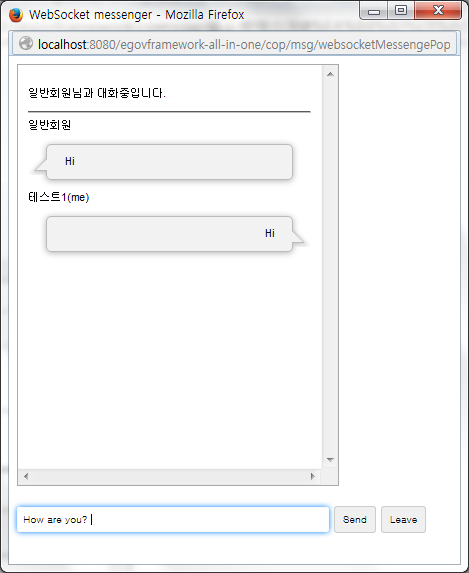

< 대화창 >

Send : Input에 입력한 메시지를 전달한다.
Leave : 대화방을 나온다.

참고자료

html5 websocket tutorial

유형	대상소스명	비고
css	/css/egovframework/com/ext/msg/bubbleChat.css	대화상자를 나타내는 css
css	/css/egovframework/com/ext/msg/table.css	대화상대 리스트를 나타내는 css
