연계현황관리

개요

연계현황, 연계시스템, 연계서비스에 관한 정보를 등록하고 관리하는 기능을 수행한다.

설명

패키지 참조 관계

연계현황관리 패키지는 어떤 패키지와도 직접적인 함수적 참조 관계를 갖진 않지만, 컴포넌트 배포 시 오류 없이 실행되기 위하여 패키지 간의 참조관계에 따라 요소기술의 공통(cmm), 연계메세지관리, 연계기관관리, 시스템연계관리, 달력 패키지와 함께 배포 파일을 구성한다.

관련소스

유형대상소스명비고
Controlleregovframework.com.ssi.syi.ist.web.EgovCntcSttusController.java연계현황 관리를 위한 컨트롤러 클래스
Serviceegovframework.com.ssi.syi.ist.service.EgovCntcSttusService.java연계현황 관리를 위한 서비스 인터페이스
ServiceImplegovframework.com.ssi.syi.ist.service.impl.EgovCntcSttusServiceImpl.java연계현황 관리를 위한 서비스구현 클래스
Modelegovframework.com.ssi.syi.ist.service.CntcSttus.java연계현황 정보 Model 클래스
VOegovframework.com.ssi.syi.ist.service.CntcSttusVO.java연계현황 관리를 위한 VO 클래스
DAOegovframework.com.ssi.syi.ist.service.impl.CntcSttusDAO.java연계현황 정보 관리를 위한 데이터처리 클래스
JSP/WEB-INF/jsp/egovframework/com/ssi/syi/ist/EgovCntcSttusList.jsp연계현황 목록조회 페이지
JSP/WEB-INF/jsp/egovframework/com/ssi/syi/ist/EgovCntcSttusDetail.jsp연계현황 상세조회 페이지
QUERY XMLresources/egovframework/sqlmap/com/ssi/syi/ist/EgovCntcSttus_SQL_Mysql.xml연계현황 관리 MySQL용 QUERY XML
QUERY XMLresources/egovframework/sqlmap/com/ssi/syi/ist/EgovCntcSttus_SQL_Oracle.xml연계현황 관리 Oracle용 QUERY XML
QUERY XMLresources/egovframework/sqlmap/com/ssi/syi/ist/EgovCntcSttus_SQL_Tibero.xml연계현황 관리 Tibero용 QUERY XML
QUERY XMLresources/egovframework/sqlmap/com/ssi/syi/ist/EgovCntcSttus_SQL_Altibase.xml연계현황 관리 Altibase용 QUERY XML
Validator Rule XMLresources/egovframework/validator/validator-rules.xmlValidator Rule을 정의한 XML
Validator XMLresources/egovframework/validator/com/ssi/syi/ist/EgovCntcMessage1.xml연계현황 관리 Validator XML

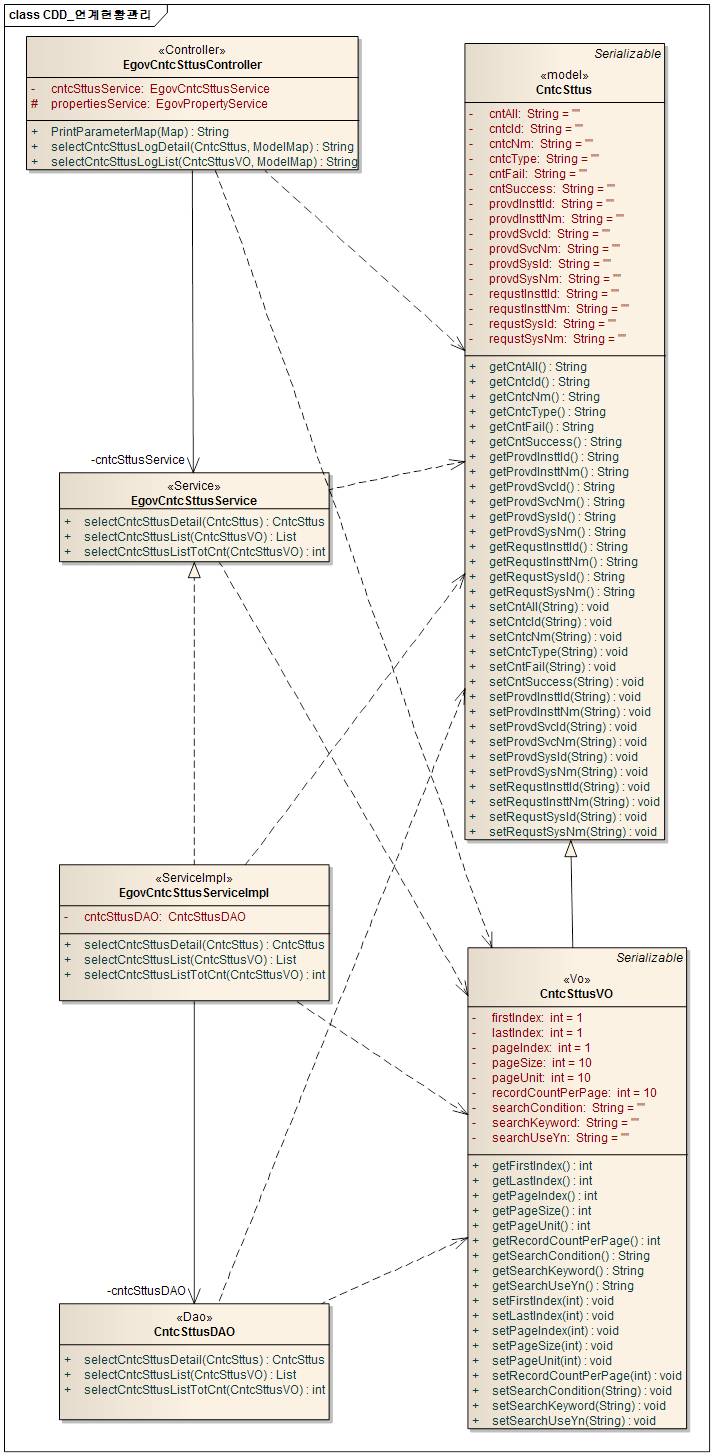

클래스 다이어그램

관련테이블

테이블명테이블명(영문)비고
시스템연계COMTNSYSTEMCNTC시스템연계에 대한 정보
송수신로그COMTNTRSMRCVLOG송수신로그에 대한 정보

관련기능

연계현황 관리는 연계현황 목록조회, 상세조회의 기능으로 구성되어 있다.

연계현황 목록조회

비즈니스 규칙

연계현황 목록은 페이지당 10건씩 조회되며 페이징은 10페이지씩 이루어진다.
검색조건은 연계현황명에 대해서 수행된다.

관련코드

N/A

관련화면 및 수행매뉴얼

ActionURLController methodQueryID
목록조회/ssi/syi/ist/getCntcSttusList.doselectCntcSttusLogList“CntcSttusDAO.selectCntcSttusList”
“CntcSttusDAO.selectCntcSttusListTotCnt”

페이지당 검색 범위를 변경하고자 하는 경우 context-properties.xml 파일의 pageUnit, pageSize를 변경한다.(단 해당 설정은 전체 공통서비스 기능에 영향을 미친다.)

연계현황목록 화면

조회: 조회하기 위해서는 상단의 검색조건을 선택 후 해당하는 검색문자를 입력 후 조회 버튼을 클릭한다.
목록클릭: 연계현황 상세조회 화면으로 이동한다.

연계현황 상세 조회

비즈니스 규칙

상세조회에는 삭제 처리가 포함되어 있고 삭제가 성공하면 연계현황 목록 화면으로 이동한다.

관련코드

N/A

관련화면 및 수행매뉴얼

ActionURLController methodQueryID
상세조회/ssi/syi/ist/getCntcSttusDetail.doselectCntcSttusLogDetail“CntcSttusDAO.selectCntcSttusDetail”

연계현황상세 화면

목록: 연계현황 목록 화면으로 이동한다.

참고자료
