송수신로그관리

개요

송수신로그관리는 시스템 연계시 발생하는 로그를 검색, 조회하는 기능을 제공한다.

설명

송수신로그관리는 송수신로그의 등록, 조회, 목록, 삭제, 요약의 기능을 수반한다.

  ① 송수신로그등록 : 송수신로그정보를 등록한다.
  ② 송수신로그조회 : 송수신로그정보의 상세내용을 조회한다.
  ③ 송수신로그목록 : 송수신로그정보의 목록을 검색, 조회한다.
  ④ 송수신로그삭제 : 송수신로그정보를 삭제한다. - 실행환경의 Scheduling 기능을 이용
  ⑤ 송수신로그요약 : 송수신로그정보를 요약하여 Summary를 생성한다. - 실행환경의 Scheduling 기능을 이용

패키지 참조 관계

송수신로그관리 패키지는 요소기술의 공통(cmm) 패키지에 대해서만 직접적인 함수적 참조 관계를 가진다. 하지만, 컴포넌트 배포 시 오류 없이 실행되기 위하여 패키지 간의 참조관계에 따라 송수신모니터링, 달력 패키지와 함께 배포 파일을 구성한다.

관련소스

유형대상소스명비고
Controlleregovframework.com.sym.log.tlg.web.EgovTrsmrcvLogController.java송수신로그 관리를 위한 컨트롤러 클래스
Serviceegovframework.com.sym.log.tlg.service.EgovTrsmrcvLogService.java송수신로그 관리를 위한 서비스 인터페이스
ServiceImplegovframework.com.sym.log.tlg.service.impl.EgovTrsmrcvLogServiceImpl.java송수신로그 관리를 위한 서비스 구현 클래스
Modelegovframework.com.sym.log.tlg.service.TrsmrcvLog.java송수신로그 관리를 위한 클래스
DAOegovframework.com.sym.log.tlg.service.impl.TrsmrcvLogDAO.java송수신로그 관리를 위한 데이터처리 클래스
Scheduleregovframework.com.sym.log.tlg.service.EgovTrsmrcvLogScheduling.java송수신로그 삭제, 요약을 위한 Scheduling 클래스
JSP/WEB-INF/jsp/egovframework/com/sym/log/tlg/EgovTrsmrcvLogList.jsp송수신로그 목록을 위한 jsp페이지
JSP/WEB-INF/jsp/egovframework/com/sym/log/tlg/EgovTrsmrcvLogInqire.jsp송수신로그 조회를 위한 jsp페이지
JSP/WEB-INF/jsp/egovframework/com/sym/log/tlg/EgovTrsmrcvLogRegist.jsp송수신로그 등록을 위한 jsp페이지
QUERY XMLresources/egovframework/sqlmap/com/sym/log/tlg/EgovTrsmrcvLog_SQL_Mysql.xml송수신로그 관리 MySQL용 QUERY XML
QUERY XMLresources/egovframework/sqlmap/com/sym/log/tlg/EgovTrsmrcvLog_SQL_Oracle.xml송수신로그 관리 Oracle용 QUERY XML
QUERY XMLresources/egovframework/sqlmap/com/sym/log/tlg/EgovTrsmrcvLog_SQL_Tibero.xml송수신로그 관리 Tibero용 QUERY XML
QUERY XMLresources/egovframework/sqlmap/com/sym/log/tlg/EgovTrsmrcvLog_SQL_Altibase.xml송수신로그 관리 Altibase용 QUERY XML
Idgen XMLresources/egovframework/spring/context-idgen.xml송수신로그 관리 Id생성 Idgen XML

클래스 다이어그램

ID Generation

ID Generation 관련 DDL 및 DML

  • ID Generation Service를 활용하기 위해서 Sequence 저장테이블인 COMTECOPSEQ에 TRSMRCVLOG_ID 항목을 추가한다.
  CREATE TABLE COMTECOPSEQ ( table_name varchar(16) NOT NULL,
  		   next_id DECIMAL(30) NOT NULL,
  		   PRIMARY KEY (table_name));

  INSERT INTO COMTECOPSEQ VALUES('TRSMRCVLOG_ID','0');


ID Generation 환경설정(context-idgen.xml)

  <bean name="egovTrsmrcvLogIdGnrService"
    class="egovframework.rte.fdl.idgnr.impl.EgovTableIdGnrService"
    destroy-method="destroy">
    <property name="dataSource" ref="dataSource" />
    <property name="strategy"   ref="trsmrcvLogStrategy" />
    <property name="blockSize"  value="1"/>
    <property name="table"      value="COMTECOPSEQ"/>
    <property name="tableName"  value="TRSMRCVLOG_ID"/>
  </bean>

  <bean name="trsmrcvLogStrategy"
    class="egovframework.rte.fdl.idgnr.impl.strategy.EgovIdGnrStrategyImpl">
    <property name="prefix" value="TRSMRCV_" />
    <property name="cipers" value="12" />
    <property name="fillChar" value="0" />
  </bean>

관련 테이블

테이블명테이블명(영문)비고
송수신로그COMTNTRSMRCVLOG송수신로그 정보를 관리한다.
송수신로그요약COMTSTRSMRCVLOGSUMMARY송수신로그 요약정보를 관리한다.

Scheduling

context-scheduling-sym-log-tlg.xml (src/main/resources/egovframework/spring/com/context-scheduling-sym-log-tlg.xml)

  <!-- 송수신 로그 요약  -->
  <bean id="trsmrcvLogging"
    class="org.springframework.scheduling.quartz.MethodInvokingJobDetailFactoryBean">
    <property name="targetObject" ref="egovLogManageScheduling" />
    <property name="targetMethod" value="trsmrcvLogSummary" />
    <property name="concurrent" value="false" />
  </bean>

  <!-- 송수신 로그 요약  트리거-->
  <bean id="trsmrcvLogTrigger"
    class="org.springframework.scheduling.quartz.SimpleTriggerBean">
    <property name="jobDetail" ref="trsmrcvLogging" />
    <!-- 시작하고 1분후에 실행한다. (milisecond) -->
    <property name="startDelay" value="60000" />
    <!-- 매 1시간마다 실행한다. (milisecond) -->
    <property name="repeatInterval" value="3600000" />
  </bean>

  <!-- 스케쥴러 등록-->
  <bean id="logSummaryScheduler" class="org.springframework.scheduling.quartz.SchedulerFactoryBean">
    <property name="triggers">
      <list>
        <ref bean="sysLogTrigger" />
        <ref bean="webLogTrigger" />
        <ref bean="trsmrcvLogTrigger" />
        <ref bean="userLogTrigger" />
      </list>
    </property>
  </bean>

송수신로그 삭제, 요약 기능구현을 위하여 Scheduling을 설정한다.

  • 송수신로그 삭제, 요약 기능구현을 위하여 EgovTrsmrcvLogScheduling클래스를 생성한다.
@Service("egovTrsmrcvLogScheduling")
public class EgovTrsmrcvLogScheduling {

	@Resource(name="EgovTrsmrcvLogService")
	private EgovTrsmrcvLogService trsmrcvLogService;

	/**
	 * 송수신 로그정보를 요약한다.
	 * 전날의 로그를 요약하여 입력하고, 일주일전의 로그를 삭제한다.
	 *
	 * @param
	 * @return
	 * @throws Exception
	 */
	public void trsmrcvLogSummary() throws Exception {
		trsmrcvLogService.logInsertTrsmrcvLogSummary();
	}

}




관련기능

송수신로그관리는 송수신로그 목록조회, 송수신로그 상세조회, 송수신로그 등록 기능으로 구분된다.

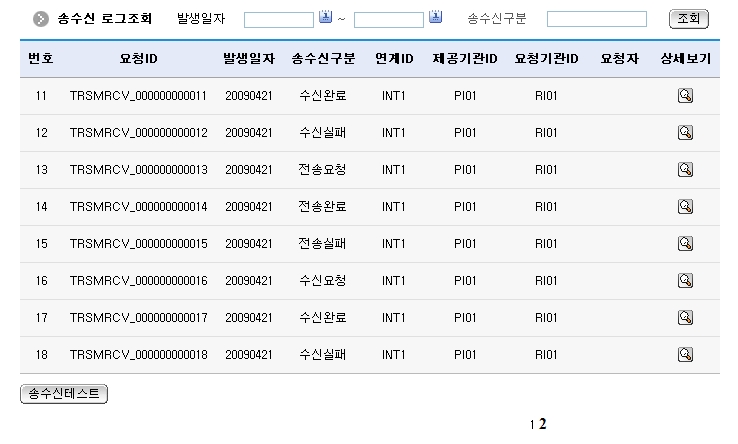

송수신로그 목록조회

비즈니스 규칙

송수신로그 목록은 페이지 당 10건씩 조회되며 페이징은 10페이지씩 이루어진다. 검색조건은 발생일자와 송수신구분에 대해서 수행된다.

관련코드

N/A

관련화면 및 수행메뉴얼

ActionURLController methodQueryID
목록조회/sym/log/tlg/SelectTrsmrcvLogList.doselectTrsmrcvLogInf“TrsmrcvLogDAO.selectTrsmrcvLogInf”,
“TrsmrcvLogDAO.selectTrsmrcvLogInfCnt”

송수신로그 상세조회 기능을 수행하기 위해서는 상세보기 버튼을 클릭한다.

송수신로그 등록 기능을 수행하기 위해서는 송수신테스트 버튼을 클릭한다.

송수신로그 상세조회

비즈니스 규칙

송수신로그 상세조회는 팝업창으로 구성되며, 닫기 버튼을 클릭하면 창을 닫는다.

관련코드

N/A

관련화면 및 수행메뉴얼

ActionURLController methodQueryID
상세조회/sym/log/tlg/InqireTrsmrcvLog.doselectTrsmrcvLog“TrsmrcvLogDAO.selectTrsmrcvLog”

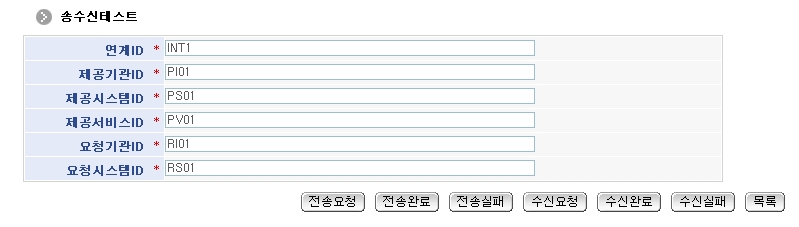

송수신로그 등록

비즈니스 규칙

송수신로그 등록은 정해진 테스트 값을 가지고 송수신구분값을 달리하여 테스트 데이터를 등록한다.

관련코드

N/A

관련화면 및 수행메뉴얼

ActionURLController methodQueryID
등록/sym/log/tlg/InsertTrsmrcvLog.doinsertTrsmrcvLog“TrsmrcvLogDAO.logInsertTrsmrcvLog”

송수신로그 등록은 테스트를 위한 기능이며, 실제 프로젝트에 적용시에는 해당 프로젝트의 연계표준에 맞춰 등록 기능을 만들어주어야 한다.

전송요청 버튼을 클릭하면 송수신구분 : “전송요청”에 대하여 테스트를 한다.

전송완료 버튼을 클릭하면 송수신구분 : “전송완료”에 대하여 테스트를 한다.

전송실패 버튼을 클릭하면 송수신구분 : “전송실패”에 대하여 테스트를 한다.

수신요청 버튼을 클릭하면 송수신구분 : “수신요청”에 대하여 테스트를 한다.

수신완료 버튼을 클릭하면 송수신구분 : “수신완료”에 대하여 테스트를 한다.

수신실패 버튼을 클릭하면 송수신구분 : “수신실패”에 대하여 테스트를 한다.

목록 버튼을 클릭하면 송수신로그 목록조회 페이지로 이동한다.

참고자료
