시스템이력관리
개요
시스템이력관리는 시스템을 관리하면서 등록한 각종 이력을 검색, 조회하는 기능을 제공한다.
설명
시스템이력관리는 시스템이력의 등록, 조회, 목록, 삭제, 수정의 기능을 수반한다.
① 시스템이력등록 : 시스템이력정보를 등록한다. ② 시스템이력조회 : 시스템이력정보의 상세내용을 조회한다. ③ 시스템이력목록 : 시스템이력정보의 목록을 검색, 조회한다. ④ 시스템이력삭제 : 시스템이력정보를 삭제한다. ⑤ 시스템이력수정 : 시스템이력정보를 수정한다.
패키지 참조 관계
시스템이력관리 패키지는 요소기술의 공통(cmm) 패키지와 포맷/계산/변환(fcc) 패키지에 대해서 직접적인 함수적 참조 관계를 가진다. 하지만, 컴포넌트 배포 시 오류 없이 실행되기 위하여 패키지 간의 참조관계에 따라 달력 패키지와 함께 배포 파일을 구성한다.
- 패키지 간 참조 관계 : 시스템관리 Package Dependency
관련소스
| 유형 | 대상소스명 | 비고 |
|---|---|---|
| Controller | egovframework.com.sym.log.slg.web.EgovSysHistoryController.java | 시스템이력 관리를 위한 컨트롤러 클래스 |
| Service | egovframework.com.sym.log.slg.service.EgovSysHistoryService.java | 시스템이력 관리를 위한 서비스 인터페이스 |
| ServiceImpl | egovframework.com.sym.log.slg.service.impl.EgovSysHistoryServiceImpl.java | 시스템이력 관리를 위한 서비스 구현 클래스 |
| Model | egovframework.com.sym.log.slg.service.SysHistory.java | 시스템이력 관리를 위한 Model 클래스 |
| VO | egovframework.com.sym.log.slg.service.SysHistoryVO.java | 시스템이력 관리를 위한 VO 클래스 |
| DAO | egovframework.com.sym.log.slg.service.impl.SysHistoryDAO.java | 시스템이력 관리를 위한 데이터처리 클래스 |
| JSP | /WEB-INF/jsp/egovframework/com/sym/log/slg/EgovSysHistList.jsp | 시스템이력 목록을 위한 jsp페이지 |
| JSP | /WEB-INF/jsp/egovframework/com/sym/log/slg/EgovSysHistInqire.jsp | 시스템이력 조회를 위한 jsp페이지 |
| JSP | /WEB-INF/jsp/egovframework/com/sym/log/slg/EgovSysHistRegist.jsp | 시스템이력 등록을 위한 jsp페이지 |
| JSP | /WEB-INF/jsp/egovframework/com/sym/log/slg/EgovSysHistUpdt.jsp | 시스템이력 수정을 위한 jsp페이지 |
| QUERY XML | resources/egovframework/sqlmap/com/sym/log/slg/EgovSysHist_SQL_Mysql.xml | 시스템이력 관리 MySQL용 QUERY XML |
| QUERY XML | resources/egovframework/sqlmap/com/sym/log/slg/EgovSysHist_SQL_Oracle.xml | 시스템이력 관리 Oracle용 QUERY XML |
| QUERY XML | resources/egovframework/sqlmap/com/sym/log/slg/EgovSysHist_SQL_Tibero.xml | 시스템이력 관리 Tibero용 QUERY XML |
| QUERY XML | resources/egovframework/sqlmap/com/sym/log/slg/EgovSysHist_SQL_Altibase.xml | 시스템이력 관리 Altibase용 QUERY XML |
| Validator Rule XML | resources/egovframework/validator/validator-rules.xml | Validator Rule을 정의한 XML |
| Validator XML | resources/egovframework/validator/com/sym/log/slg/EgovSysHistManage.xml | 시스템이력 Validator XML |
클래스 다이어그램
관련 테이블
| 테이블명 | 테이블명(영문) | 비고 |
|---|---|---|
| 시스템이력 | COMTHSYSHIST | 시스템이력 정보를 관리한다. |
관련기능
시스템 이력관리는 시스템이력 목록조회, 시스템이력 상세조회, 시스템이력 등록, 시스템이력 수정 기능으로 구분된다.
시스템이력 목록조회
비즈니스 규칙
시스템이력 목록은 페이지 당 10건씩 조회되며 페이징은 10페이지씩 이루어진다. 검색조건은 시스템명과 이력구분에 대해서 수행된다.
관련코드
N/A
관련화면 및 수행메뉴얼
| Action | URL | Controller method | QueryID |
|---|---|---|---|
| 목록조회 | /sym/log/slg/SelectSysHistoryList.do | selectSysHistoryList | “SysHistoryDAO.selectSysHistoryList”, |
| “SysHistoryDAO.selectSysHistoryListCnt” |
시스템이력 상세조회 기능을 수행하기 위해서는 상세보기 버튼을 클릭한다.
시스템이력 등록 기능을 수행하기 위해서는 등록 버튼을 클릭한다.
시스템이력 상세조회
비즈니스 규칙
시스템이력 목록의 상세조회 내용을 보여준다.
관련코드
N/A
관련화면 및 수행메뉴얼
| Action | URL | Controller method | QueryID |
|---|---|---|---|
| 상세조회 | /sym/log/slg/InqireSysHistory.do | selectSysHistory | “SysHistoryDAO.selectSysHistory” |
수정 버튼을 클릭하면 시스템이력 수정 화면으로 이동한다.
삭제 버튼을 클릭하면 시스템이력 삭제 기능을 수행한다.
목록 버튼을 클릭하면 시스템이력 목록조회 화면으로 이동한다.
시스템이력 등록
비즈니스 규칙
시스템이력 등록 기능을 수행한다.
관련코드
N/A
관련화면 및 수행메뉴얼
| Action | URL | Controller method | QueryID |
|---|---|---|---|
| 상세조회 | /sym/log/slg/InsertSysHistory.do | insertSysHistory | “SysHistoryDAO.insertSysHistory” |
등록 버튼을 클릭하면 시스템이력 등록 기능을 수행한다.
목록 버튼을 클릭하면 시스템이력 목록조회 화면으로 이동한다.

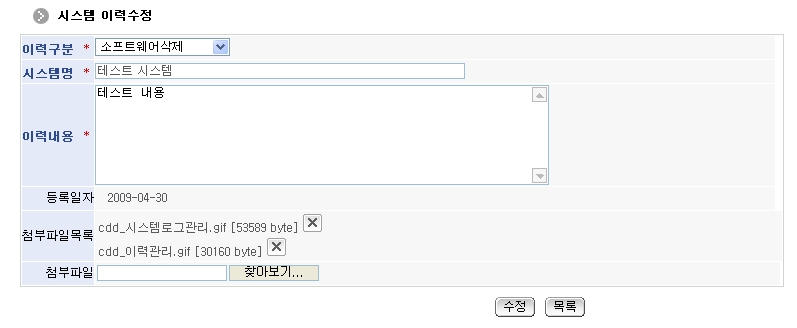

시스템이력 수정
비즈니스 규칙
시스템 이력의 수정 기능을 제공한다.
관련코드
N/A
관련화면 및 수행메뉴얼
| Action | URL | Controller method | QueryID |
|---|---|---|---|
| 상세조회 | /sym/log/slg/UpdateSysHistory.do | updateSysHistory | “SysHistoryDAO.updateSysHistory” |
수정 버튼을 클릭하면 시스템이력 수정 기능을 수행한다.
목록 버튼을 클릭하면 시스템이력 목록조회 화면으로 이동한다.
