메인이미지 관리

메인이미지관리는 메인화면에 대한 이미지를 등록하고, 등록한 이미지가 메인화면에 출력되는 기능을 제공한다.

메인이미지관리는 메인이미지를 등록하여 메인화면에 반영하기 위한 목적으로 메인이미지의 등록, 수정, 삭제, 조회, 목록조회의 기능을 수반한다.

  ① 메인이미지목록조회 : 메인이미지로 정의된 정보를 최근 등록 순서대로 조회하고, 그 결과 목록을 화면에 반영한다.
  ② 메인이미지등록 : 메인이미지정보를 등록하고, 등록 결과를 조회한다.
  ③ 메인이미지수정 : 기 등록된 메인이미지정보의 항목들을 수정한다.
  ④ 메인이미지삭제 : 기 등록된 메인이미지정보를 삭제한다.
  ⑤ 메인이미지조회 : 등록된 메인이미지는 메인화면에 표현된다.

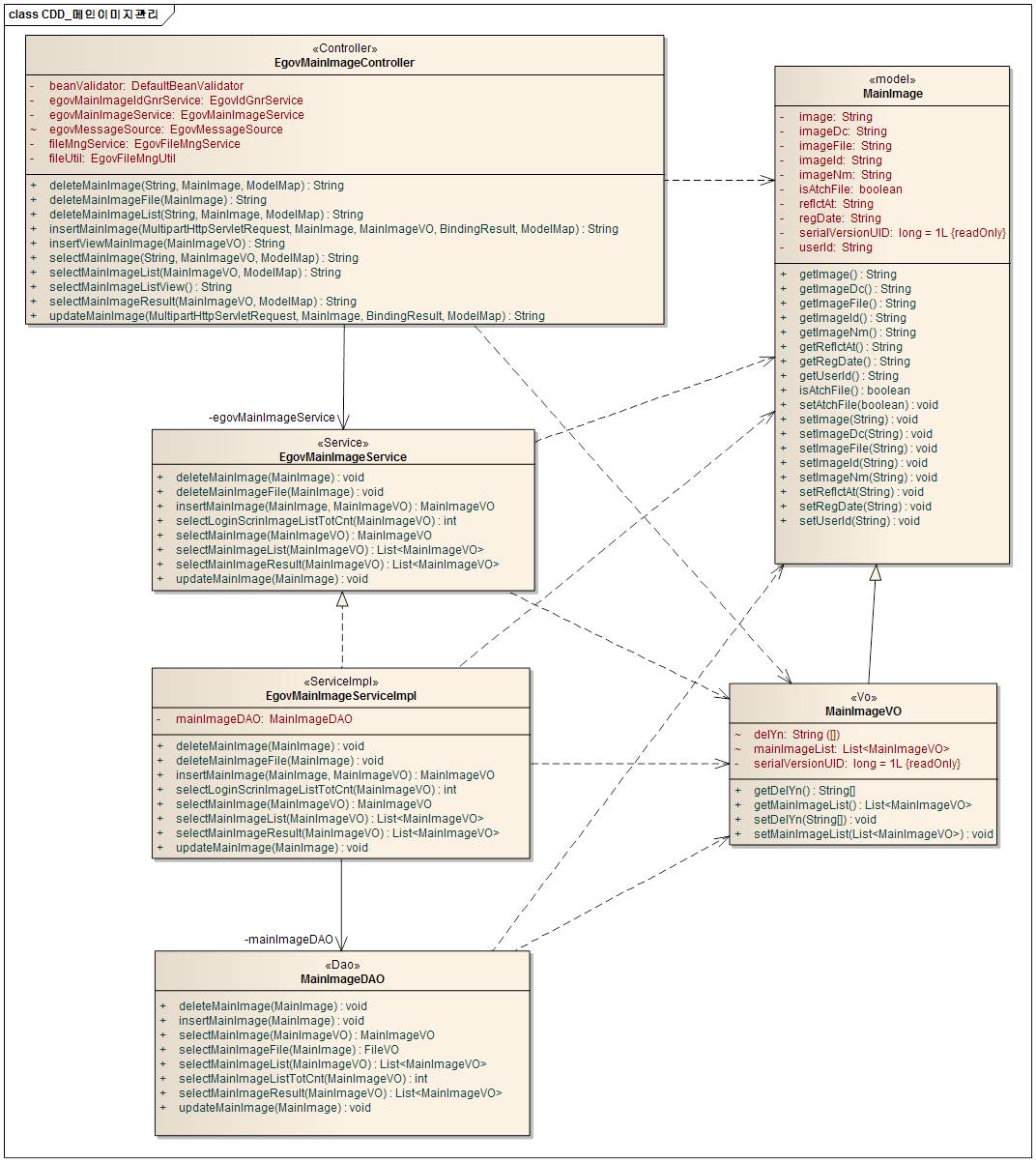

메인이미지관리 패키지는 요소기술의 공통 패키지(cmm)에 대해서만 직접적인 함수적 참조 관계를 가진다.

• 패키지 간 참조 관계 : 사용자지원 Package Dependency

• ID Generation Service를 활용하기 위해서 Sequence 저장테이블인 COMTECOPSEQ에 MSI_ID 항목을 추가한다.

  CREATE TABLE COMTECOPSEQ
(
    TABLE_NAME            VARCHAR(20) NOT NULL,
    NEXT_ID               NUMERIC(30) NULL,
     PRIMARY KEY (TABLE_NAME)
);

  INSERT INTO COMTECOPSEQ ( TABLE_NAME, NEXT_ID ) VALUES ('MSI_ID', 1);


    <bean name="egovMainImageIdGnrService"
        class="egovframework.rte.fdl.idgnr.impl.EgovTableIdGnrServiceImpl"
        destroy-method="destroy">
        <property name="dataSource" ref="egov.dataSource" />
        <property name="strategy"   ref="mainImageIdStrategy" />
        <property name="blockSize"  value="10"/>
        <property name="table"      value="COMTECOPSEQ"/>
        <property name="tableName"  value="MSI_ID"/>
    </bean>

    <bean name="mainImageIdStrategy"
        class="egovframework.rte.fdl.idgnr.impl.strategy.EgovIdGnrStrategyImpl">
        <property name="prefix" value="MSI_" />
        <property name="cipers" value="16" />
        <property name="fillChar" value="0" />
    </bean>

메인이미지관리기능은 크게 메인이미지 목록조회, 메인이미지 등록, 메인이미지 수정 기능으로 구성되어 있다.

메인이미지 목록은 페이지당 10건씩 조회되며 페이징은 10페이지씩 이루어진다. 검색조건은 메인이미지명 대해서 수행된다.

N/A

조회 : 기 등록된 메인이미지의 목록을 조회한다.
등록 : 신규 메인이미지를 등록하기 위해서는 상단의 등록 버튼을 통해서 메인이미지 등록 화면으로 이동한다.

메인이미지의 속성정보를 입력한 뒤 등록한다.

N/A

등록 : 신규 메인이미지를 등록하기 위해서는 메인이미지 속성을 입력한 뒤 하단의 저장 버튼을 통해서 그룹을 등록한다.
목록 : 메인이미지 목록조회 화면으로 이동한다.

메인이미지의 속성정보를 변경한 후 저장한다.

N/A

다음 화면은 메인이미지 상세조회 화면과 동일하다.

등록 : 기 등록된 메인이미지 속성을 수정한 뒤 하단의 저장 버튼을 통해서 메인이미지정보를 수정한다.
삭제 : 기 등록된 메인이미지정보를 삭제한다.
목록 : 메인이미지 목록조회 화면으로 이동한다.
