GPS 디바이스 API 가이드 프로그램

개요

모바일 GPS 디바이스 API 가이드 프로그램은 모바일 디바이스 API 실행환경을 활용하여 하이브리드 앱을 개발자들이 구현 시 GPS API를 통해 위치 정보를 알아내고, 위치를 맵에 표시할 수 있도록 참고 및 활용될 수 있는 가이드 앱 이다.

특징

본 가이드 프로그램에서는 GPS 기능을 가이드 할 수 있도록 GPS API 정보 호출, GPS API 정보 DB 목록 을 제공하고 있다.

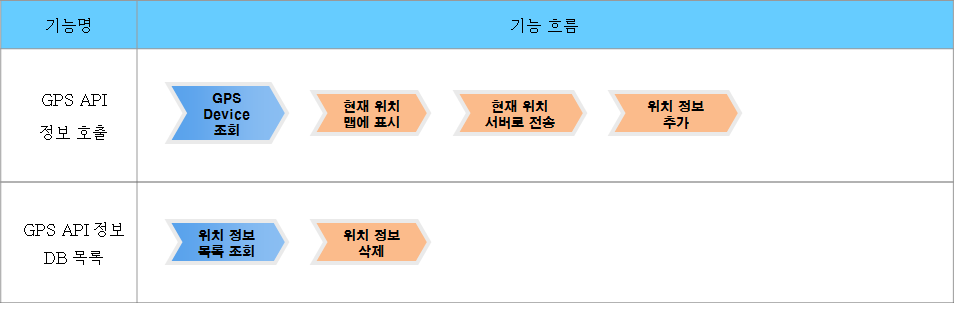

기능 흐름도

기능시퀀스

전제 조건

구분내용
Local 디바이스 개발 환경전자정부표준프레임워크 개발환경2.5, Android SDK Revision 18(적용빌드번호 : GINGERBREAD EL21)
서버 사이드 개발 환경전자정부표준프레임워크 개발환경2.5
Mash up Open API 연계GPS API 가이드 프로그램의 예제로 제공하는 2가지 지도를 사용하기 위해서는 별도로 해당 지도 API 인증키를 신청하여야 한다. \\- Daum 지도 : https://apis.daum.net/register/myapi.daum)

예제로 사용하는 국가공간정보통합체계 지도 및 Daum 지도 사용에 관한 모든 권한은 해당 기관에 있으며,
Daum 지도 사용시 'Daum 지도 Open API 서비스 이용약관'을 확인 후 사용한다.
(Daum 지도 Open API 서비스 이용약관 : http://dna.daum.net/apis/mapagreement)

예제로 사용하는 지도 외에도 기타 지도 API 약관 및 규격에 맞추에 서비스를 연계하여 구축 가능하다.
테스트 디바이스 Galaxy S2
테스트 플랫폼 Android 2.2
추가 라이브러리 적용N/A

제약 사항

구분 내용
크로스 도메인 사용폰갭에서 특정 외부 도메인이나 외부 도메인의 하위 도메인을 사용해야할 경우,
Res/xml/config.xml에서 <access origin=”” />에 외부 도메인 주소를 추가 설정해야 외부 도메인에 접속할 수 있다.

설명

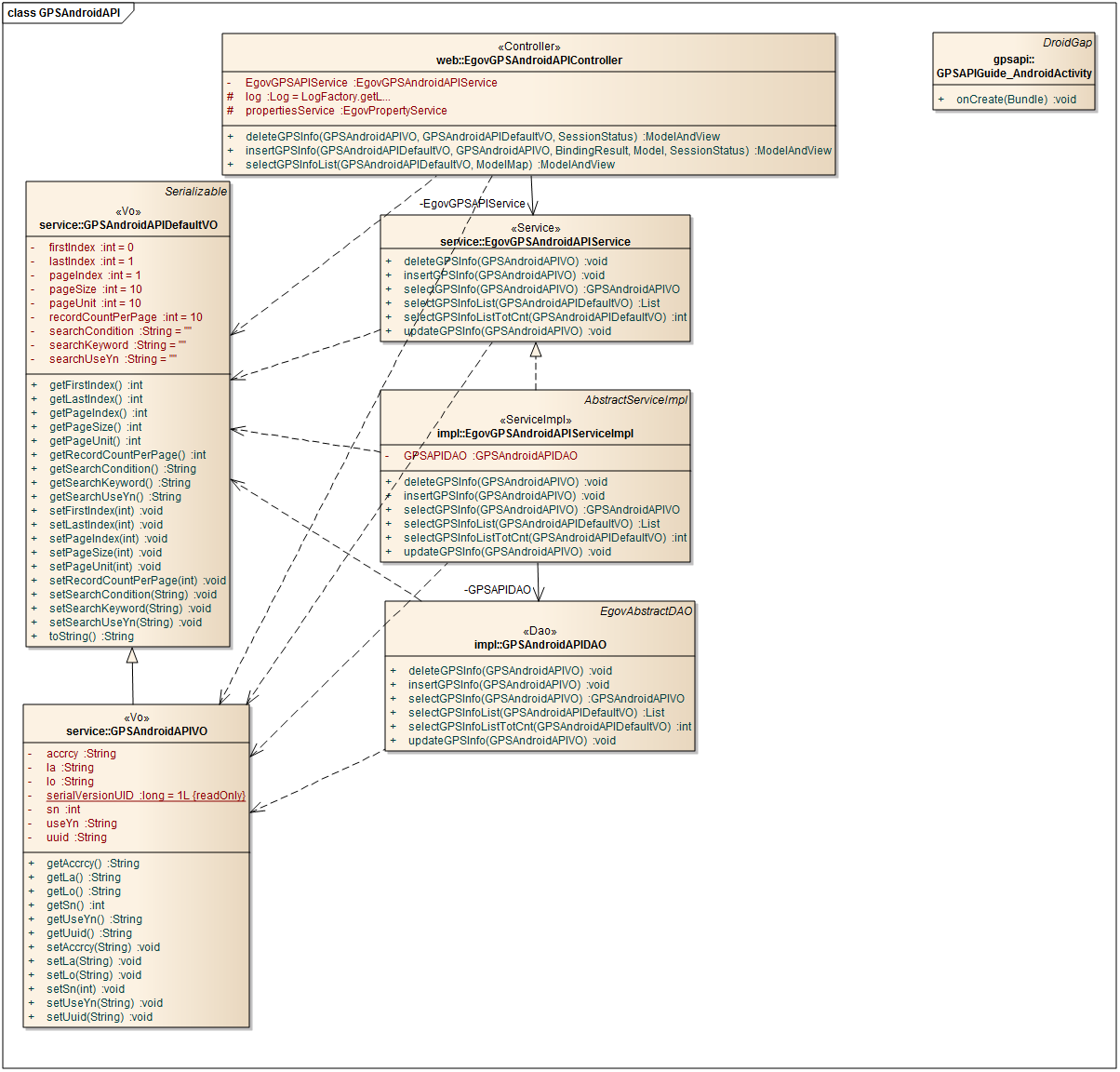

관련 클래스다이어그램

Device Application

관련 소스

유형대상소스비고
Activitykr.go.egovframework.hyb.gpsapi.GPSAPIGuide_AndroidActivityGPSAPI 가이드 프로그램 Activity Class
CSSassets/www/css/egovframwork/mbl/hyb/GPSAPI.css GPSAPI 가이드 프로그램 주요 Cascading Style Sheets
IMAGE assets/www/images/egovframwork/mbl/hyb/ GPSAPI 가이드 프로그램 주요 Image 폴더
JS assets/www/js/egovframwork/mbl/hyb/GPSAPI.js GPSAPI 가이드 프로그램 주요 JavaScript
RES assets/www/res/ GPSAPI 가이드 프로그램 주요 Resource 폴더
XML AndroidManiFest.xml 안드로이드 어플리케이션 설정 XML
HTMLassets/www/GPSAPI.htmlGPSAPI 메인 페이지
HTMLassets/www/Intro.htmlGPSAPI Intro 페이지
HTMLassets/www/license.htmlGPSAPI 라이센스 페이지
HTMLassets/www/overview.htmlGPSAPI 기능설명 페이지

활용 API

navigator.geolocation.getCurrentPosition
  • PhoneGap의 위치정보 수신 API
navigator.geolocation.getCurrentPosition
navigator.geolocation.getCurrentPosition(successCallback, failCallback);
Option설명비고
successCallback성공시 리턴되는 함수
failCallback실패시 리턴되는 함수

Server Application

관련 소스

유형대상소스비고
Controlleregovframework.hyb.add.gps.web.EgovGPSAndroidAPIController.javaGPS 정보 관리를 위한 클래스
Serviceegovframework.hyb.add.gps.service.EgovGPSAndroidAPIService.javaGPS 정보 관리를 위한 서비스 인터페이스
VOegovframework.hyb.add.gps.service.GPSAndroidAPIDefaultVO.javaGPS 관리를 위한 VO 클래스
VOegovframework.hyb.add.gps.service.GPSAndroidAPIVO.javaGPS 관리를 위한 VO 클래스
DAOegovframework.hyb.add.gps.service.impl.GPSAndroidAPIDAO.javaGPS 관리를 위한 데이터처리 클래스
DAOegovframework.hyb.add.gps.service.impl.EgovGPSAndroidAPIServiceImpl.java요청 서비스 처리를 위한 클래스
Query XMLresources/egovframework/sqlmap/hyb/add/gps/EgovGPSAndroidAPIGuide_SQL_xxx.xmlGPS 정보 관리를 위한 Query 파일

관련 테이블

테이블명테이블명(영문)비고
GPSGPSGPS 정보 관리

테이블 명세서

  • GPS
No.컬럼컬럼명타입길이NullKEY
1SN일련번호NUMERIC6NotNullpk
2UUIDUUIDVARCHAR50NotNullpk
3LA위도VARCHAR48Null
4LO경도VARCHAR48Null
5ACCRCY정확도VARCHAR10Null
6USEYN활성화여부CHAR1Null

ERD

환경설정

GPS 디바이스 API 가이드 프로그램에서 제공하는 모바일 디바이스의 GPS 관련 기능을 활용하기 위하여 필요한 항목 및 그 환경 설정은 다음과 같다.

Device Application

res/xml/plugins.xml

<plugins>
    <plugin name="Geolocation" value="org.apache.cordova.GeoBroker"/>
    <!--전자정부 Interface 디바이스 API를 사용하기 위한 Phonegap Plugin 클래스-->
    <plugin name="EgovInterfacePlugin" value="kr.go.egovframework.hyb.plugin.EgovInterfacePlugin" />
</plugins>

res/values/serverinfo.xml

    <!--전자정부 Interface 디바이스 API에서 사용하기 위한 서버경로 설정-->
    <?xml version="1.0" encoding="utf-8"?>
    <resources>
	<string name="SERVER_URL">http://192.168.100.222:8080/DeviceAPIGuideTotal_Web_V1.7.1</string>
    </resources>

Server Aplication

resource/egovframework/sqlmap/sql-map-config_[DB명].xml

<sqlMap resource="egovframework/sqlmap/hyb/add/dvc/EgovGPSAndroidAPIGuide_SQL_[DB명].xml"/>

관련 기능

GPS 디바이스API 가이드 프로그램은 크게 GPS API 정보 호출, GPS API 정보 DB 목록 기능으로 구성되어 있다.

GPS API 정보 호출

비즈니스 규칙

  • 네트워크를 체크하여 Wi-Fi가 아닐 경우에는 사용자 승인여부에 따라 동작한다.
  • GPS API를 호출 하여 얻어온 현재 위치를 맵에 표시하고 현재 위치를 서버에 전송하여 저장한다.

관련코드

// GPS API 정보 호출
navigator.geolocation.getCurrentPosition(onSuccess, onError);

// GPS 정보를 맵에 표시
function onSuccess(position) {
    console.log('DeviceAPIGuide onSuccess Success');
    lat = position.coords.latitude;
    lon = position.coords.longitude;
    var html = "";
    html = '위도 : ' + position.coords.latitude + '<br/>';
    html += '경도 : ' + position.coords.longitude + '';

    $('#latlngInfo').html(html);

    // 현재 위치 좌표*
    var latlng =  new daum.maps.LatLng(position.coords.latitude, position.coords.longitude);

    // 지도 설정*
    var myOptions = {
        level: 4,
        center: latlng,
        mapTypeId: daum.maps.MapTypeId.ROADMAP
    };

    // 지도 생성*
    var map = new daum.maps.Map(document.getElementById("map"), myOptions);
    map.addControl(new daum.maps.ZoomControl());

    // 현재 위치 마커 표시*
    var curMarker = new daum.maps.Marker({
                                         position: latlng
                                         });
    curMarker.setMap(map);

    var infowindow = new daum.maps.InfoWindow({
                                              content: '<font size=2>위도:'+position.coords.latitude + '<br/>' + '경도:'+position.coords.longitude+'</font>'
                                              });
    infowindow.open(map, curMarker);

    $.mobile.hidePageLoadingMsg('a');
}

// 현재 위치 정보를 서버에 전송
function fn_egov_go_addGpsInfo()
{
    //3G 사용시 과금이 발생 할 수 있다는 경고 메시지 표시
    if(!fn_egov_network_check(false)) {
        return;
    }

    var url = "/gps/xml/addGPSInfo.do";
    var acceptType = "xml";
    var params = {uuid : device.uuid,
                    lat: lat,
                    lon: lon,
                    useYn: 'Y'};

    $.mobile.showPageLoadingMsg('a');

    window.plugins.EgovInterface.post(url, acceptType, params, function(xmldata) {
                    console.log('DeviceAPIGuide fn_egov_go_addGpsInfo request Complete');

                    alert($(xmldata).find("resultMessage").text());

                    $.mobile.hidePageLoadingMsg('a');
                    location.href = "GPSAPI.html";
    });
}

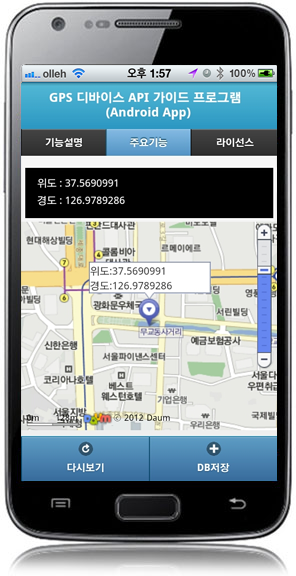

관련화면 및 수행매뉴얼

기능URLControllermethod화면(HTML)
GPS 데이터 서버로 전송하기/gps/xml/addGPSInfo.doEgovGPSAndroidAPIControllerinsertGPSInfoGPSAPI.html#myLocation

입력 데이터는 GPS API 정보를 사용한다.

GPS 데이터를 서버로 전송하기 위해서는 DB저장 버튼을 클릭하면 된다.

DB저장 : GPS 데이터를 서버로 전송한다.
Back 버튼 : GPS 디바이스 API 가이드 프로그램 메뉴 화면으로 이동한다.

GPS API 정보 DB 목록

비즈니스 규칙

  • 네트워크를 체크하여 Wi-Fi가 아닐 경우에는 사용자 승인여부에 따라 동작한다.
  • 서버에 저장되어 있는 위치 정보 목록을 수신하고, 확인 후 삭제한다.

관련코드

// 목록 읽기
function fn_egov_go_gpsInfoList()
{
    //3G 사용시 과금이 발생 할 수 있다는 경고 메시지 표시
    if(!fn_egov_network_check(false)) {
        return;
    }

    $.mobile.changePage("#gpsInfoList", "slide", false, false);
    $.mobile.showPageLoadingMsg('a');

    var url = "/gps/xml/gpsInfoList.do";
    var acceptType = "xml";
    var params = {uuid : device.uuid};
    // get the data from server
    window.plugins.EgovInterface.post(url, acceptType, params, function(xmldata) {
                console.log('DeviceAPIGuide fn_egov_go_gpsInfoList request Complete');
                $.mobile.hidePageLoadingMsg('a');

                var list_html = "";
                if($(xmldata).find("gpsInfoList").length == 0) {
                    alert('조회된 데이터가 없습니다');
                } else {
                    $(xmldata).find("gpsInfoList").each(function(){
                        var uuid = $(this).find("uuid").text();
                        var lat = $(this).find("lat").text();
                        var lon = $(this).find("lon").text();

                        list_html += "<li><h3>UUID : " + uuid + "</h3>";
                        list_html += "<p>위도 : " + lat + "</p>";
                        list_html += "<p>경도 : " + lon + "</p></li>";
                    });
                }

                var theList = $('#theLogList');
                theList.html(list_html);
                theList.listview("refresh");
                setTimeout(loadiScrollList, 1000);
            });

}

// 위치 정보 목록을 삭제한다.
function fn_egov_go_deleteGpsInfo()
{
    //3G 사용시 과금이 발생 할 수 있다는 경고 메시지 표시
    if(!fn_egov_network_check(false)) {
        return;
    }

    var url = "/gps/xml/deleteGPSInfo.do";
    var acceptType = "xml";
    var params = {uuid : device.uuid};
    // get the data from server
    jConfirm('서버에 저장된 GPS 정보 목록을 삭제 하시겠습니까?', '알림', 'c', function(r){
                if(r == true){
                    $.mobile.showPageLoadingMsg('a');
                    window.plugins.EgovInterface.post(url, acceptType, params, function(result) {
                                    console.log('DeviceAPIGuide fn_egov_go_deleteGpsInfo request Complete');

                                    alert($(result).find("resultMessage").text());

                                    $.mobile.hidePageLoadingMsg('a');
                                    location.href = "GPSAPI.html";
                                });
                }else{
                    return;
                }
            });
}

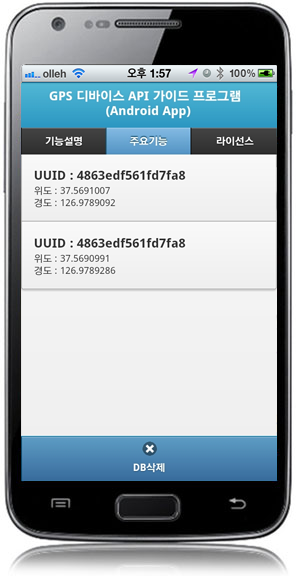

관련화면 및 수행매뉴얼

기능URLControllermethod화면(HTML)
GPS 정보 목록 조회/gps/xml/gpsInfoList.doEgovGPSAndroidAPIControllerselectGPSInfoListXmlGPSAPI.html#gpsInfoList
GPS 정보 목록 삭제/gps/xml/deleteGPSInfo.doEgovGPSAndroidAPIControllerdeleteGPSInfoGPSAPI.html#gpsInfoList

위치 정보 목록을 삭제하기 위해서는 DB삭제 버튼을 클릭하면 된다.

DB삭제 : GPS 정보 목록을 삭제한다.
Back 버튼 : GPS 디바이스 API 가이드 프로그램 메뉴 화면으로 이동한다.

컴파일 디버깅 배포

컴파일

GPSAPI Device Applicaton 컴파일 방법

  • 디바이스 API 가이드(Android) 프로젝트를 마우스 오른쪽 버튼으로 클릭 후 “Run As”탭의 “Android Application”을 클릭하면 가이드 프로그램이 빌드되어 안드로이드 디바이스에 설치 된다.


  • “Android Device Chooser” 창이 나타나면 해당 디바이스를 선택 후 “OK” 버튼을 선택한다.

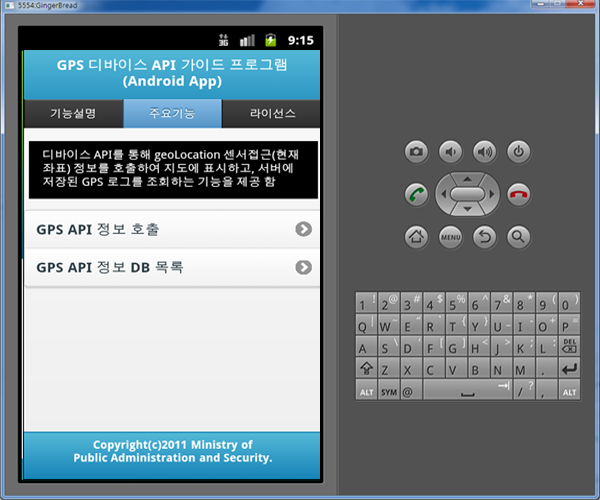

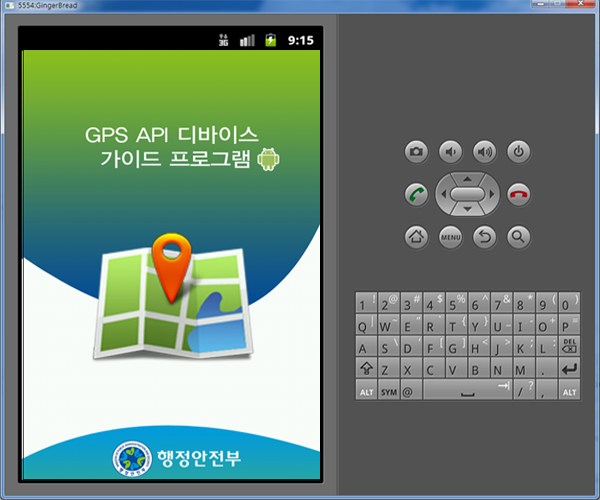

  • 에뮬레이터를 이용한 실행 화면

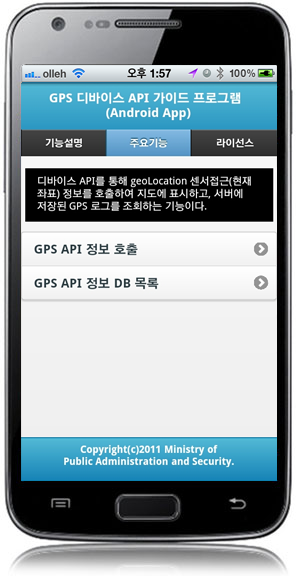

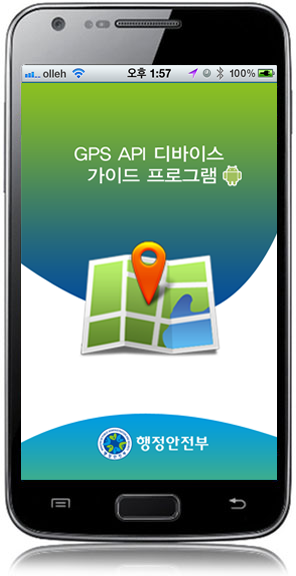

  • 디바이스를 이용한 실행 화면

DeviceInfoAPI Server Applicaton 컴파일 방법

  • DeviceInfoAPI 서버사이드 가이드 프로그램의 실행은 프로젝트를 마우스 오른쪽 버튼을 클릭 한후 Run As>Run On Server 버튼을 통해 실행 할 수 있다.

  • 빌드가 성공적으로 수행 되면 이클립스의 콘솔 창에서 'Server Startup in xxx ms' 메시지를 확인 할 수 있다.

디버깅

디바이스 어플리케이션에서 발생한 오류 내용 확인 및 디버깅을 위해서는 폰갭 프레임워크에서 제공하는 console.log를 이용할 수 있다. console.log 함수는 자바스크립트 구문에서 사용할 수 있는 디버그 코드로 이클립스에서 확인 할 수 있다.

console.log의 작성 방법은 다음과 같다.

function onSuccess(position) {
    console.log('DeviceAPIGuide onSuccess Success');
    lat = position.coords.latitude;
    lon = position.coords.longitude;
    ...
}

디버깅 코드가 실행 되면 아래와 같은 메시지를 개발도구의 콘솔 메시지 창에서 볼 수 있다.

GPS 디바이스 API 가이드 프로그램 에서는 디버깅을 위하여 다음과 같이 콘솔 정보를 출력한다.

디버그 코드디버깅 내용
DeviceAPIGuide onSuccess Success GPS 정보 읽기 성공 시
DeviceAPIGuide onError Fail GPS 정보 읽기 실패 시
DeviceAPIGuide fn_egov_go_gpsInfoList request Complete 서버에서 GPS 정보 목록 읽기 성공 시
DeviceAPIGuide fn_egov_go_addGpsInfo request Complete 서버에 GPS 정보 저장 성공 시
DeviceAPIGuide fn_egov_go_deleteGpsInfo request Complete 서버의 GPS 목록 삭제 성공 시
DeviceAPIGuide EgovInterface.get request Fail HTTP GET Method 요청 실패 시
DeviceAPIGuide EgovInterface.post request Fail HTTP POST Method 요청 실패 시
DeviceAPIGuide EgovInterface.geturl Fail geturl 함수 요청 실패 시

배포

GPS 디바이스 API 가이드 다운로드 : Click

참고 자료
