FileReadWrite 디바이스API 가이드 프로그램

개요

FileReadWrite 디바이스API 가이드 프로그램은 모바일 디바이스 API 실행환경을 활용하여 하이브리드 앱을 개발 시 참고 및 활용될 수 있도록 구현된 전자정부 디바이스 API에 대한 가이드 앱으로써, 모바일 스마트 디바이스의 파일 정보를 JavaScript 기반으로 구성 된 FileReadWrite 디바이스API를 통하여 조회 할 수 있도록 지원한다.
또한, 전자정부 표준프레임워크 기반의 웹 서버 어플리케이션과 연계하여 디바이스 내 파일 정보를 조회하여 서버에 전송하고 조회할수 있는 기능으로 구성되어 있다.

특징

본 가이드 프로그램 에서는 디바이스의 파일 정보 조회 기능의 활용을 가이드 할 수 있도록 모바일 기기 파일 읽기, 모바일 기기 파일 쓰기, 생성된 파일을 서버로 전송하기, 전송된 파일을 기기로 복구하기 를 제공하고 있다.

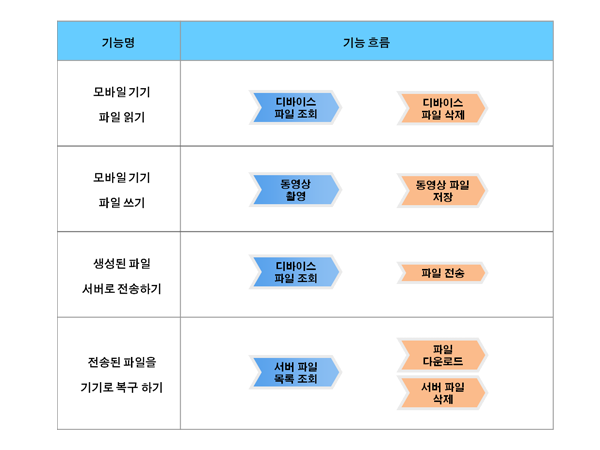

기능흐름도

기능시퀀스

전제 조건

구분 내용
Local 디바이스 개발 환경Xcode 4.4.1, PhoneGap 1.9.0
서버 사이드 개발 환경전자정부표준프레임워크 개발환경2.5
Mash up Open API 연계N/A
테스트 디바이스 iPhone4
테스트 플랫폼 iOS 5.1
추가 라이브러리 적용N/A

제약사항

Xcode 4.5에서 실행 시 주의 사항

Xcode 4.5부터 iOS 6, iPhone 5를 지원하는데, 해당 디바이스와 OS를 지원을 할 경우 PhoneGap 1.9.0의 라이브러리는 Xcode 4.4.1에서 컴파일되어 배포되는 라이브러리라 프로젝트 옵션을 조정할 필요가 있다.

1. 옵션 설정

2. armv7s 삭제

크로스 도메인 사용

폰갭에서 특정 외부 도메인이나 외부 도메인의 하위 도메인을 사용해야할 경우,
Resource/Cordova.plist에서 <key>ExternalHosts</key> 항목에 외부 도메인 주소를 추가 설정해야 외부 도메인에 접속할 수 있다.

설명

FileReadWrite 디바이스API 가이드 프로그램은 크게 모바일 기기 파일 읽기, 모바일 기기 파일 쓰기, 생성된 파일을 서버로 전송하기, 전송된 파일을 기기로 복구하기
기능으로 구성되어 있다.(관련기능 부분참조)

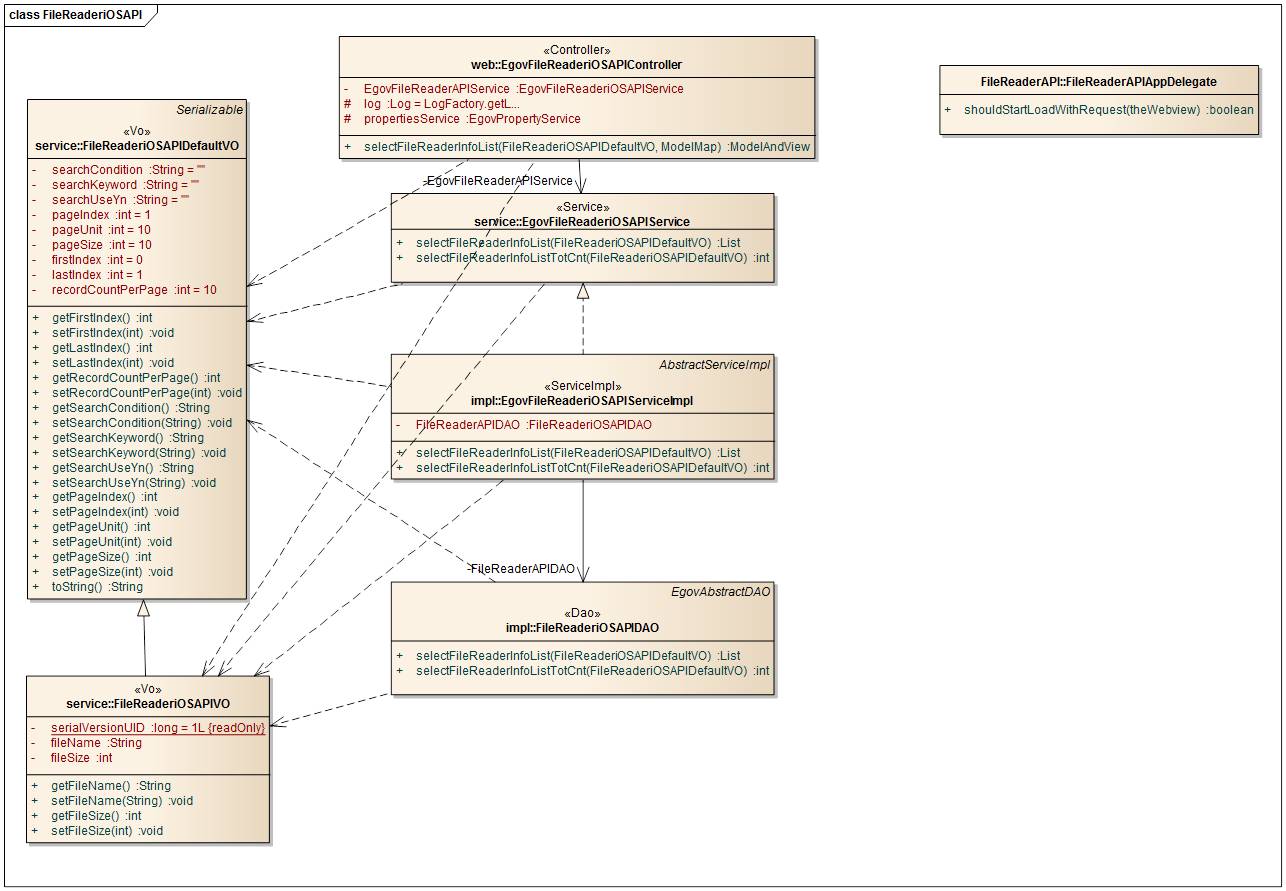

클래스 다이어그램

Device Application

관련 소스

유형대상소스명비고
CSSwww/css/egovframwork/mbl/hyb/FileReaderWriterAPI.css FileReaderWriterAPI 가이드 프로그램 주요 Cascading Style Sheets
IMAGE www/images/egovframwork/mbl/hyb/ FileReaderWriterAPI 가이드 프로그램 주요 Image 폴더
JS www/js/egovframwork/mbl/hyb/FileReaderWriterAPI.js FileReaderWriterAPI가이드 프로그램 주요 JavaScript
RES FileReadWriteAPIGuide_iOS_V1.9/Resources/ FileReaderWriterAPI 가이드 프로그램 주요 Resource 폴더
PLISTFileReadWriteAPIGuide_iOS_V1.9/FileReadWriteAPIGuide_iOS_V1.9-Info.plist iOS 어플리케이션 설정 파일
HTMLwww/FileReaderWriterAPI.htmlFileReaderWriterAPI 메인 페이지
HTMLwww/license.htmlFileReaderWriterAPI 라이센스 페이지
HTMLwww/overview.htmlFileReaderWriterAPI 기능설명 페이지

활용 API

LocalFileSystem
  • 모바일 디바이스의 파일 시스템 정보를 최초 로드한다.
	window.requestFileSystem(LocalFileSystem.PERSISTENT, 0, onSuccess, onError);
파라미터설명비고
LocalFileSystem.PERSISTENT사용자 또는 어플리케이션에 의해 제거 될 수 없는 스토리지를 조회 할 때 사용된다.
onSuccess, 파일 시스템 조회에 성공했을때 호출되는 콜백 함수
onError파일 시스템 조회에 실패 했을때 호출되는 콜백 함수
FileTransfer[upload]
  • 선택된 파일을 외부 시스템에 전송하는 기능
var ft = new FileTransfer();
ft.upload(fileURI, encodeURI("http://some.server.com/upload.php"), win, fail, options);
FileTransfer[upload]
  • 외부 시스템에 위치한 파일을 모바일 디바이스로 전송받는 기능
var ft = new FileTransfer();
ft.download(fileURI, encodeURI("http://some.server.com/upload.php"), win, fail, options);

Server Application

관련 소스

유형대상소스명비고
Controlleregovframework.hyb.ios.frw.web.EgovFileReaderWriteriOSAPIController.javaFileReadWriteAPI 가이드 프로그램 Controller Class
Serviceegovframework.hyb.ios.frw.service.EgovFileReaderWriteriOSAPIService.javaFileReadWriteAPI 가이드 프로그램 Service Class
ServiceImplegovframework.hyb.ios.frw.service.impl.EgovFileReaderWriteriOSAPIServiceImpl.javaFileReadWriteAPI 가이드 프로그램 ServiceImpl Class
VOegovframework.hyb.ios.frw.service.FileReaderWriteriOSAPIVO.javaFileReadWriteAPI 가이드 프로그램 VO Class
DAOegovframework.hyb.ios.frw.service.impl.FileReaderWriteriOSAPIDAO.javaFileReadWriteAPI 가이드 프로그램 Dao Class
QUERY XMLresources/egovframework/sqlmap/hyb/ios/frw/EgovFileReaderWriteriOSAPIGuide_SQL_xxx.xmlFileReadWriteAPI 가이드 프로그램 QUERY XML

관련 테이블

테이블명테이블명(영문)비고
FileReader/WriteFILE_READER_WRITE파일 정보 관리
파일상세정보FILE_DETAIL_INFO파일 상세 정보 관리

테이블 정의서

  • FILE_READER_WRITE
No컬럼ID컬럼명타입길이NULL
1SN일련번호NUMERIC6NotNull
2UUIDUUIDVARCHAR50NotNull
3FILE_SN파일연번NUMERIC20NotNull
4FILE_NM파일명VARCHAR255Null
5FILE_COURS파일경로VARCHAR2000Null
6FILE_TYPE파일타입VARCHAR40Null
7UPDT_DT수정일시DATENull
8FILE_SIZE파일크기NUMERIC8Null
9USEYN활성화여부CHAR1Null
  • FILE_DETAIL_INFO
No컬럼ID컬럼명타입길이NULL
1FILE_SN파일연번NUMERIC20NotNull
2FILE_STRE_COURS파일저장경로VARCHAR2000Null
3STRE_FILE_NM저장파일명VARCHAR255Null
4ORIGNL_FILE_NM원파일명VARCHAR255Null
5FILE_EXTSN파일확장자VARCHAR20Null
6FILE_CN파일내용BLOBNull
7FILE_SIZE파일크기NUMERIC8Null

ERD

환경설정

FileReadWriteAPI 디바이스API 가이드 프로그램에서 제공하는 모바일 디바이스의 파일 정보 조회 기능을 활용하기 위하여 필요한 항목 및 그 환경 설정은 다음과 같다.

Device Application

Cordova.plist

<key>File</key>
<string>CDVFile</string>
<key>FileTransfer</key>
<string>CDVFileTransfer</string>
<key>Capture</key>
<string>CDVCapture</string>
<key>InterfaceAPI</key>
<string>EgovInterface</string>

FileReadWriteAPIGuide_iOS_V1.9/eGovModule/EGovComModule.h

#define kSERVER_URL     @"http://192.168.100.222:8080/DeviceAPIGuideTotal_Web_V1.7.1"

Server Application

context-properties.xml

  • 업로드 된 파일 저장 위치
<entry key="fileStorePath" value="파일_저장_경로"/>

resource/egovframework/sqlmap/sql-map-config_[DB명].xml

<sqlMap resource="egovframework/sqlmap/hyb/ios/dvc/EgovFileReaderWriteriOSAPIGuide_SQL_[DB명].xml"/>

관련기능

FileReadWriteAPI 디바이스API 가이드 프로그램은 크게 디바이스 내 파일 정보 조회 기능과 조회된 파일 정보를 서버에 전송하고 조회할수 있는 기능으로 구성되어 있다.

모바일 기기 파일 읽기

비즈니스 규칙

  • 네트워크를 체크하여 Wi-Fi가 아닐 경우에는 사용자 승인여부에 따라 동작한다.
  • iOS 플랫폼에서 조회 가능한 파일 시스템은 Document폴더 이하의 파일로 제한된다.

관련 코드

장치의 File System 정보 조회
function fn_egov_localStorageInfo() {
    console.log("[DeviceAPI Guide] fn_egov_localStorageInfo : Success ");
    window.requestFileSystem(LocalFileSystem.PERSISTENT, 0,
                        function(fs){ // success get file system
                             fileSystem = fs;
                             dirEntry = fs.root;
                             rootDirEntry = fs.root;
                             fn_egov_readDirectory();
                             console.log("fn_egov_localStorageInfo : success callback");
                             //listDir(dirEntry);
                        }, function(evt){ // error get file system
                             console.log("File System Error: "+evt.target.error.code);
                        }
                    );
}

디렉토리 정보 획득을 위한 인스턴스 생성 및 정보 획득
function fn_egov_readDirectory() {
    console.log("[DeviceAPI Guide] fn_egov_readDirectory : Success ");
	var directoryReader = dirEntry.createReader();
	directoryReader.readEntries(fn_egov_listDir, fn_egov_fileError);
}

디렉토리 위치 정보 획득
function fn_egov_goDirectory(directoryEntry) {
	dirEntry = directoryEntry;
	fn_egov_readDirectory();
}

현재 파일 시스템 내, 위치 정보 획득
function fn_egov_chdir(dir) {
	if (dir == "../") {
		dirEntry.getParent(fn_egov_goDirectory, fn_egov_fileError);
	} else if (dir == "/") {
        console.log("fn_egov_chdir : go to root Dir");
		dirEntry = fileSystem.root;
		fn_egov_readDirectory();
	} else {
		dirEntry.getDirectory(dir, {}, fn_egov_goDirectory, fn_egov_fileError);
	}
}

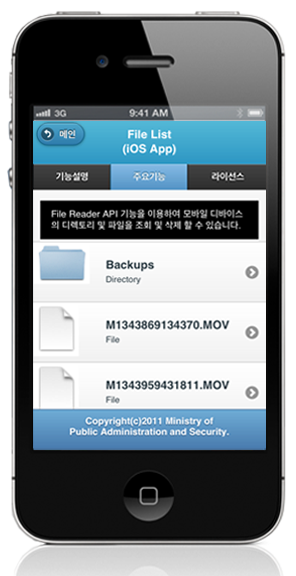

관련 화면 및 수행매뉴얼

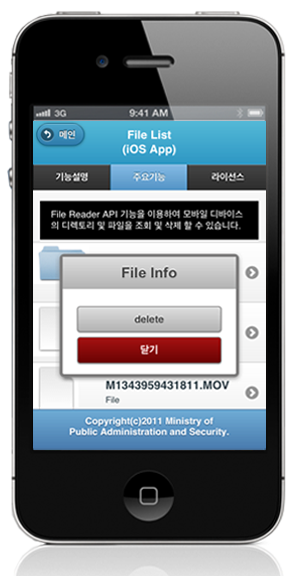

delete : 선택된 파일 삭제 닫기 : 종료

모바일 기기 파일 쓰기

비즈니스 규칙

  • 네트워크를 체크하여 Wi-Fi가 아닐 경우에는 사용자 승인여부에 따라 동작한다.
  • 파일 쓰기를 위한 파일은 동영상 캡처 기능을 이용한다.

관련 코드

디바이스의 동영상 캡처 기능을 호출
function fn_egov_captureVideo() {

    navigator.device.capture.captureVideo(fn_egov_captureSuccess, fn_egov_captureError, {limit: 2});
}

조회된 동영상 파일을 Document 폴더로 복사
function fn_egov_onResolveFileSuccess(fileEntry) {
    var date = new Date().getTime();
    console.log("[DeviceAPI Guide] fn_egov_onResolveFileSuccess : " + fileEntry.name + " created");
    fileEntry.copyTo(rootDirEntry, "M" + date + ".MOV", fn_egov_onFileCopySuccess, fn_egov_fail);
}


관련 화면 및 수행매뉴얼

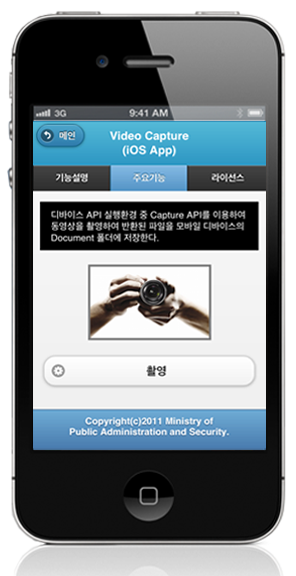

촬영 : 동영상 촬영 및 파일 저장

생성된 파일을 서버로 전송하기

비즈니스 규칙

  • 네트워크를 체크하여 Wi-Fi가 아닐 경우에는 사용자 승인여부에 따라 동작한다.
  • 외부 시스템으로의 파일 전송은 FileTransfer API를 사용한다.

관련 코드

선택된 파일에 대한 파일 업로드 호출
function fn_egov_request_uploadFile(fileName){
    $.mobile.showPageLoadingMsg();
    dirEntry.getFile(fileName, null, fn_egov_uploadFile, fn_egov_fail);

}

파라미터로 전달된 파일을 서버로 업로드
function fn_egov_uploadFile(fileEntry) {
    var options = new FileUploadOptions();
    options.fileKey="file";
    options.fileName=fileEntry.name;
    options.mimeType="video/quicktime";

    var params = {uuid :  device.uuid};
    options.params = params;

    console.log("fn_egov_uploadFile : " + options.params.uuid);
    var ft = new FileTransfer();
    ft.upload(fileEntry.fullPath, serverURL + "/frw/fileUpload.do?uuid=" + encodeURI(device.uuid), fn_egov_onFileUploadSuccess, fn_egov_fail, options);
}

파일 업로드 Success Callback Function
function fn_egov_onFileUploadSuccess(r) {
    //디버그 코드
    console.log("Code = " + r.responseCode);
    console.log("Response = " + r.response);
    console.log("Sent = " + r.bytesSent);


    if(r. responseCode == 200 && r.response == "%22ok%22"){
        navigator.notification.alert("파일 업로드 완료. 서버 목록을 확인해 주세요.", null, 'Info');
    }else{
        navigator.notification.alert("파일 업로드 실패", null, 'Info');
    }
    $.mobile.hidePageLoadingMsg();
    console.log("[DeviceAPI Guide] fn_egov_onFileUploadSuccess : Completed ");
}

관련 화면 및 수행매뉴얼

ActionURLController methodQueryID
파일 업로드/frw/fileUpload.dofileUpload

upload : 서버로 파일 전송

전송된 파일을 기기로 복구하기

비즈니스 규칙

  • 네트워크를 체크하여 Wi-Fi가 아닐 경우에는 사용자 승인여부에 따라 동작한다.
  • 외부 시스템으로의 파일 전송은 FileTransfer API를 사용한다.

관련 코드

서버에서 조회된 파일 리스트를 리스트 형태로 출력
function fn_egov_make_FileInfoList(data){
    var list_html = "";
    var totcnt = data.fileInfoList.length;
    fileInfoList = data.fileInfoList;

    for (var i = 0; i < totcnt; i++) {
        result = data.fileInfoList[i];

        var linkVal = "javascript:fn_egov_open_down_dialogue('" + i + "');";

        list_html += '<li><a href="' + linkVal + '">';
        list_html += '<h3>' + result.fileNm + '</h3>';
        list_html += '<p><strong>Size : ' + result.fileSize + '</strong></p></a></li>';

    }


    var theList = $('#fileList');
    theList.html(list_html);

    $.mobile.changePage("#serverFileList", "slide", false, false);
    theList.listview("refresh");
    console.log("[DeviceAPI Guide] fn_egov_make_FileInfoList : Completed");

}


선택된 파일에 대한 작업 선택 다이얼로그 생성(삭제 or 다운로드)
function fn_egov_open_down_dialogue(fileNum) {
    var btmItem = [{id : 'button1', value: "download"},
                   {id : 'button2', value: "delete"}];
    jActionSheet('', 'File Info', 'c', btmItem , function(r) {
                 if(r == "download"){
                    fn_egov_downloadFile(fileNum);
                 }else if(r == "delete"){
                    fn_egov_delete_fileInfo(fileNum);

                 }

                 });
}


선택된 파일을 서버에서 다운로드
function fn_egov_downloadFile(fileNum){

    if(!fn_egov_network_check(true)){
        return false;
    }
    var fileTransfer = new FileTransfer();
    $.mobile.showPageLoadingMsg();
    fileTransfer.download(
                          serverURL + "/frw/fileDownload.do?uuid=" + encodeURI(device.uuid) + "&fileSn=" + encodeURI(fileInfoList[fileNum].fileSn),
                          rootDirEntry.fullPath + "/" +  fileInfoList[fileNum].fileNm,
                          function(entry) {
                            console.log("download complete: " + entry.fullPath);
                            navigator.notification.alert("다운로드가 완료 되었습니다. 파일 읽기를 통해 확인 할 수 있습니다.", null, 'Info');
                            $.mobile.hidePageLoadingMsg();

                            console.log("[DeviceAPI Guide] fn_egov_downloadFile : Completed");

                          },
                          function(error) {
                            console.log("download error source " + error.source);
                            console.log("download error target " + error.target);
                            console.log("download error code" + error.code);
                            $.mobile.hidePageLoadingMsg();
                          }
                          );
}

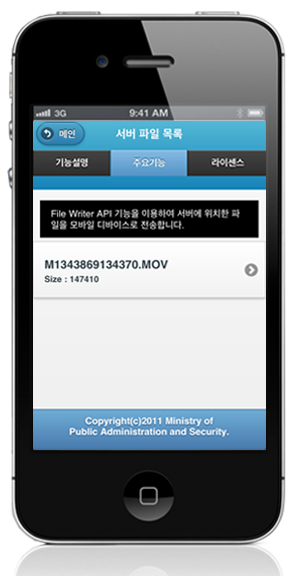

관련 화면 및 수행매뉴얼

ActionURLController methodQueryID
파일 다운로드/frw/fileDownload.dofileDownload“fileReaderWriteriOSAPIDAO.selectFileInfo”

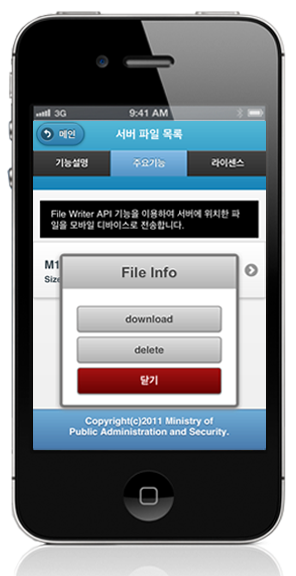

download : 선택된 파일을 디바이스로 다운로드
delete : 선택된 파일을 서버 목록에서 삭제 닫기 : 종료

컴파일 디버깅 배포

컴파일

FileReadWriteAPI Device Applicaton 컴파일 방법

  • 왼쪽 상단의 삼각형 버튼을 클릭하면 가이드 프로그램이 빌드되어 아이폰 디바이스에 설치 된다.

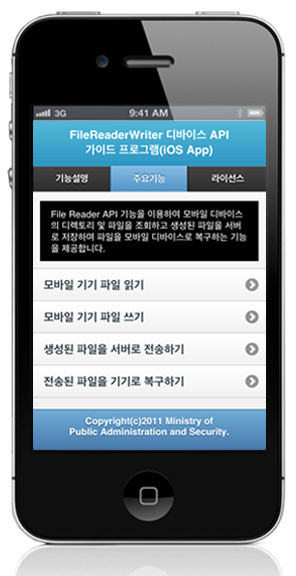

  • 빌드가 성공하면 아래와 같은 어플리케이션 실행화면을 확인 할 수 있다.

FileReadWriteAPI Server Applicaton 컴파일 방법

  1. 프로젝트 우클릭>Run as>Maven install 을 클릭하여 빌드를 한다.

  2. 빌드 성공 (콘솔 정보 확인)

  3. 프로젝트 우클릭>Run as>Run on Server 를 클릭하여 실행시킨다.

  4. 프로젝트가 성공적으로 실행되었는지 확인한다.

디버깅

디바이스 어플리케이션에서 발생한 오류 내용 확인 및 디버깅을 위해서는 폰갭 프레임워크에서 제공하는 console.log를 이용할 수 있다. console.log 함수는 자바스크립트 구문에서 사용할 수 있는 디버그 코드로 이클립스 및 Xcode에서 확인 할 수 있다.

  • 실제 콘솔 로그 예
function fn_egov_network_check(doCheck)
{
    console.log('DeviceAPIGuide fn_egov_network_check');
    var networkState = navigator.network.connection.type;
    ...
}
  • xCode 콘솔 창


  • Organizer 로그 창


FileReadWriteAPI 디바이스 API 가이드 프로그램 에서는 디버깅을 위하여 다음과 같이 콘솔 정보를 출력한다.

[DeviceAPI Guide] fn_egov_localStorageInfo : Success 디바이스 파일 시스템 정보 조회 성공 시
[DeviceAPI Guide] fn_egov_readDirectory : Success 디렉토리 조회 성공 시
[DeviceAPI Guide] fn_egov_onFileUploadSuccess : Completed 파일 서버 전송 성공 시
[DeviceAPI Guide] fn_egov_fileRemoved : Success 디바이스의 파일 삭제 성공 시
[DeviceAPI Guide] fn_egov_fileRemoved : fn_egov_fail 디바이스의 파일 삭제 실패 시
[DeviceAPI Guide] fn_egov_captureSuccess : Success 동영상 촬영 성공 시
[DeviceAPI Guide] fn_egov_onResolveFileSuccess 촬영된 동영상 파일 조회 성공 시
[DeviceAPI Guide] fn_egov_onFileCopySuccess : Success 디바이스의 파일 복사 성공 시
[DeviceAPI Guide] fn_egov_make_FileInfoList : Completed 서버의 파일 정보 목록 조회 시
[DeviceAPI Guide] fn_egov_delete_fileInfo : Completed 서버의 파일 정보 삭제 시
[DeviceAPI Guide] fn_egov_downloadFile : Completed 서버의 파일 다운로드 성공 시

배포

FileReadWrite 디바이스 API 가이드 다운로드 : Click

참고자료

* UX/UI 라이브러리 : jQuery Mobile
* Hybrid : PhoneGap
