NPKI(XecureSmart) 디바이스API 가이드 프로그램

NPKI 가이드 프로그램(XecureSmart)은 모바일 디바이스 API 실행환경을 활용하여 하이브리드 앱을 개발 시 참고 및 활용될 수 있도록 구현된 전자정부 디바이스 API에 대한 가이드 앱으로써, 모바일 스마트 디바이스의 NPKI 관련 기능을 JavaScript 기반으로 구성 된 NPKI DeviceAPI를 통하여 이용할 수 있도록 지원한다.

또한, 전자정부 표준프레임워크 기반의 웹 서버 어플리케이션과 연계하여 모바일기기에 저장된 인증서를 정부에서 제공하는 인증을 이용하여 인증서 인증을 하고 결과를 서버에 저장하며 인증서 인증 결과 로그를 조회하는 기능으로 구성되어 있다.

본 가이드 프로그램 에서는 NPKI 기능을 가이드 할 수 있도록 모바일 기기 인증서 선택/인증하기 , 인증 로그 정보 보기 기능을 제공하고 있으며 웹 서버 어플리케이션에 표준 보안 API 를 적용하여 인증서 정보를 확인 할 수 있는 기능으로 구현되었다.

• NPKI 디바이스 API 가이드 프로그램에는 보안모듈이 포함되어있지 않기 때문에 해당 보안 모듈회사로 라이센스 계약 및 지원 요청을 해야한다.


전자정부 보안표준 API를 사용하기 위해서는 별도로 보안표준 API를 신청하여야 하며, 이는 행정전자서명 인증관리센터(http://www.gpki.go.kr)에서 주관하고 있다.

서비스 신청 방법은 다음과 같다.

▶ 표준 API 보급관리시스템 접속이 가능한 경우
ㅇ [표준API보급관리시스템] 에서 웹으로 API신청(공문, 구성도 첨부)
ㅇ 서비스 URL : http://api.gpki.go.kr
공문은 한국지역정보개발원 - 지역정보센터 - 정보기반과로 보내주면 된다.
공문 내용은 업무시스템명, 담당자, 연락처 및 표준 API 를 신청한다는 내용.
- 해당서비스는 행정망에서만 이용가능함 -

▶ 외부망 (http://api.gpki.go.kr 접속 불가) 일경우
ㅇ 행정전자서명 인증관리센터(http://www.gpki.go.kr) 사이트의 “자료실-인증서신청관련양식-7.표준 API 신청방법 및 표준 API 신청서”에 있는 표준 API 신청서를 작성하셔서 공문과 함께 신청서를 보내주면 된다.
공문 수신처 : 한국지역정보개발원 - 지역정보센터 - 정보기반과
공문 내용은 업무시스템명, 담당자, 연락처 및 표준 API 를 신청한다는 내용.

기타 자세한 정보 확인 및 문의는 행정전자서명 인증관리센터(http://www.gpki.go.kr)를 참고한다.

• 문제 : 폰갭 오류시.
• 해결방안 : setTimeout() 함수로 phonegap 로딩 순서를 지연시킨다.


    document.addEventListener('DOMContentLoaded', function () { setTimeout(loaded, 200); }, false);

• 문제 : iScroll4 컨텐츠 내용 높이 계산 오류.
• 해결방안 : setTimeout() 함수로 컨텐츠에 css 적용이 완료되고 iscroll 생성이 되도록 한다.

setTimeout(function()
           {
               myScroll = new iScroll(thisPage,
                                      {
                                          checkDOMChanges: true,
                                          onBeforeScrollStart:function(e)
                                          {
                                          }
                                      });
           },
           500);

• 문제 : 폰갭에 지정한 콜백 함수에서 alert() 메시지 호출시 동작 오류.
• 해결 방안 : 비동기 함수를 사용하거나 alert()처럼 스레드를 잡는 함수는 사용하지 않는다.

Xcode 4.5부터 iOS 6, iPhone 5를 지원하는데, 해당 디바이스와 OS를 지원을 할 경우 PhoneGap 1.9.0의 라이브러리는 Xcode 4.X에서 컴파일되어 배포되는 라이브러리라 프로젝트 옵션을 조정할 필요가 있다.

1. 옵션 설정

2. armv7s 삭제

폰갭에서 특정 외부 도메인이나 외부 도메인의 하위 도메인을 사용해야할 경우,
[Project_Name]/Supproting Files/config.xml에서 <access origin=“ExternalHosts”/> 항목에 외부 도메인 주소를 추가 설정해야 외부 도메인에 접속할 수 있다.

NPKI 디바이스API 가이드 프로그램은 크게 모바일 기기내의 인증서를 선택 및 서명 데이터를 만들어 웹 서버 어플리케이션으로 전송하여 인증서 인증하는 기능과 인증서 인증된 로그 데이터를 조회하는 기능으로 구성되어 있다.(관련기능 부분참조)

XecureSmart API DOC

• 장치의 인증서 목록을 가져온다. searchType과 searchValue를 함께 사용하여 검색이 가능하며, searchSerial를 이용해 일련 번호로 검색도 가능하다.


void XecureSmartPlugin.getCertTree ( successCB , failCB , certType , searchType , contentLevel , searchValue , searchSerial )

• 평문 텍스트를 전자서명한다.

void XecureSmartPlugin.signDataCMS ( successCB , failCB , issuerDN , serial , password , plainText )

• PKI

public String verifyCert(PKIAndroidAPIVO pkiVo) throws Exception {
    // API 초기화
    GpkiApi.init("C:/libgpkiapi_jni/conf");
    String sign;
    sign = pkiVo.getSign();
    return verify(Base64.decode(sign));
}

private String verify(final byte[] bSignedData)  {
    String sClientName = "";
    try {
        // 서명값을 검증
        SignedData signedData = null;
        signedData = new SignedData();
        signedData.verify(bSignedData);

        // 서명자의 인증서 검증을 위해서 서버의 서명용 인증서 획득
        X509Certificate clientCert = null;
        clientCert = signedData.getSignerCert(0);

        // 인증서 검증
        CertPathValidator certPathValiditor = null;
        certPathValiditor = new CertPathValidator("C:/libgpkiapi_jni/conf/gpkiapi.conf");

        // 신뢰하는 최상위 인증서 추가
        X509Certificate rootCertRsa = null;
        rootCertRsa = Disk.readCert("C:/libgpkiapi_jni/conf/root-rsa2.der");
        X509Certificate rootCertRsaSha = null;
        rootCertRsaSha = Disk.readCert("C:/libgpkiapi_jni/conf/root-rsa-sha2.der");
        certPathValiditor.addTrustedRootCert(rootCertRsa);
        certPathValiditor.addTrustedRootCert(rootCertRsaSha);

        // 클라이언트의 인증서 검증 범위 설정
        certPathValiditor.setVerifyRange(CertPathValidator.CERT_VERIFY_FULL_PATH);

        // 클라이언트의 인증서 폐지여부 확인 설정 (CRL/ARL 검증 설정함)
        certPathValiditor.setRevokationCheck(CertPathValidator.REVOKE_CHECK_ARL | CertPathValidator.REVOKE_CHECK_CRL);

        // 인증서 검증 요청
        certPathValiditor.validate(CertPathValidator.CERT_SIGN, clientCert);

        sClientName = clientCert.getSubjectDN();


    } catch (Exception e) {
        sClientName = "";
    }
    return sClientName;
}

NPKI 디바이스API 가이드 프로그램에서 제공하는 모바일 디바이스의 NPKI 관련 기능을 활용하기 위하여 필요한 항목 및 그 환경 설정은 다음과 같다.

    <feature name="InterfaceAPI">
        <param name="ios-package" value="EgovInterface"/>
    </feature>

<!--전자정부 Interface 디바이스 API에서 사용하기 위한 서버경로 설정-->
#define kSERVER_URL     @"Server_URL"

<sqlMap resource="egovframework/sqlmap/hyb/ios/pki/EgovPKIiOSAPIGuide_SQL_[DB명].xml"/>

설정 참조

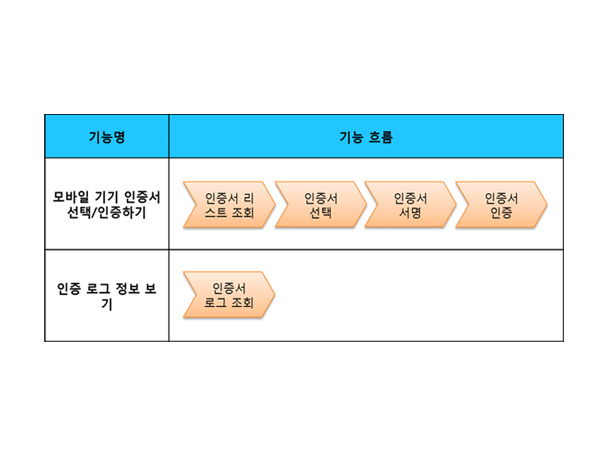

NPKI 디바이스 API 가이드는 크게 모바일 기기 인증서 선택/인증하기 , 인증 로그 정보 보기 기능으로 구성되어있다.

디바이스 API를 통해 모바일 기기에 저장된 인증서 리스트를 조회하고, 리스트에서 선택한 인증서로 인증서 인증을 한다.

디바이스 API 내의 인증서 리스트 조회 함수를 사용하는 JavaScript 코드를 통해 인증서 리스트를 조회하고, 서명 데이터를 만드는 JavaScript 함수를 사용하여 서명 한다.

// 인증서 리스트 조회
function fn_egov_go_certlist() {
    console.log('DeviceAPIGuide fn_egov_go_certlist');
    $.mobile.showPageLoadingMsg('a');
    XecureSmart.getCertTree(fn_egov_getcerttree_success, fn_egov_getcerttree_fail, 2, 0, 5, '', '');
}

// 인증서 서명
function fn_egov_make_sign()
{
    console.log('PKIXSCoreAPIGuide fn_egov_make_sign');
    XecureSmart.signDataCMS (fn_egov_makesign_ok, fn_egov_makesign_fail, document.getElementById("issuerDN").value, document.getElementById("certSerial").value, $("#loginPasswd").val(), "usrId=&password=&name=");
}

// 인증서 서명 데이터 서버로 인증 요청
function signDataCMS_success (result)
{
    console.log("PKIXSCoreAPIGuide signDataCMS_success Success");
    console.log('result : ' + result);
    if ('전자서명에 실패했습니다.' == result)
    {
        alert('전자서명에 실패했습니다.');
        return;
    }

    //	var signedData = arg['signedData'];
    var params = {uuid :  device.uuid,
                    sign: result,
                    entrprsSeCode: 'PKI03'};
    $.mobile.showPageLoadingMsg('a');
    alert('Http Method:POST\nAcceptType:JSON\n전송데이터:' + JSON.stringify(params));

    EgovInterface.submitAsynchronous(
                                     [params, "/pki/addPKIiOSInfo.do"],
                                     function(result) {
                                         console.log("PKIXSCoreAPIGuide signDataCMS_success request Completed");
                                         var str = '{';
                                         for (myKey in result){
                                             str += myKey + ':' + result[myKey] + '\n';
                                         }
                                         str += '}';
                                         alert('응답방식:RESTful\n응답Type:json, post\nParam:\n' + str);
                                         //window.history.back();
                                         $.mobile.hidePageLoadingMsg('a');
                                         location.href = "index.html";
                                     },
                                     function(error) {
                                         console.log("PKIXSCoreAPIGuide signDataCMS_success request Failed");
                                         var str = '{';
                                         for (myKey in error){
                                             str += myKey + ' : ' + error[myKey] + '\n';
                                         }
                                         str += '}';
                                         alert('응답방식:RESTful\n전송Type:json, post\nParam:\n' + str);
                                         $.mobile.hidePageLoadingMsg('a');
                                     }
                                     );

}

인증서 리스트	인증서 인증

인증서 리스트 화면에서 인증할 인증서를 선택하고 인증서 인증 화면에서 PASSWD 항목에 패스워드를 입력 후 “인증 확인” 버튼을 클릭한다.
단, PASSWD 항목에서 validation을 확인하고, 조건이 불충분할 경우 오류 메시지가 출력된다.

인증 확인 : 인증서 인증을 하기 위해서 PASSWD 항목에 인증서 패스워드를 입력 후 “인증 확인” 버튼을 클릭한다.
Back 버튼 : NPKI 디바이스 API 가이드 프로그램 메뉴 화면 또는 인증서 리스트 화면으로 이동한다.

웹 서버 어플리케이션으로 부터 인증서 인증 결과 로그를 조회한다.

function fn_egov_go_loginInfoList()
{
    $.mobile.changePage("#loginInfoList", "slide", false, false);

    // get the data from server
    console.log('fn_egov_go_loginInfoList()');
    $.mobile.showPageLoadingMsg('a');
    var accept_type = "json";
    // get the data from server
    EgovInterface.submitAsynchronous(
                                     ["/pki/pkiInfoList.do"],
                                     function(result) {
                                         console.log("PKIXSCoreAPIGuide fn_egov_go_loginInfoList request Completed");
                                         var list_html = "";
                                         var totcnt = result.pkiInfoList.length;

                                         for (var i = 0; i < totcnt; i++) {
                                             var data = result.pkiInfoList[i];
                                             var entrprsSe = "NONE";
                                             var entrprsSeCode = data.entrprsSeCode;
                                             if(entrprsSeCode == 'PKI01')
                                                 entrprsSe = "MagicXSign";
                                             else if(entrprsSeCode == 'PKI02')
                                                 entrprsSe = "WizSign";
                                             else if(entrprsSeCode == 'PKI03')
                                                 entrprsSe = "XecureSmart";

                                             list_html += "<li><h3>subjdn : " + data.dn + "</h3>";
                                             list_html += "<p><strong>Date : " + data.crtfcDt + "</strong></p>";
                                             list_html += "<p>NPKI : " + entrprsSe + "</p></li>";
                                         }
                                         var theList = $('#theLogList');
                                         theList.html(list_html);
                                         $.mobile.changePage("#loginInfoList", "slide", false, false);
                                         theList.listview("refresh");
                                         $.mobile.hidePageLoadingMsg('a');
                                         setTimeout(loadiScrollList, 1000);
                                     },
                                     function(error) {
                                         console.log("PKIXSCoreAPIGuide fn_egov_go_loginInfoList request Failed");
                                         var str = '{';
                                         for (var myKey in error){
                                             str += myKey + ' : ' + error[myKey] + '\n';
                                         }
                                         str += '}';
                                         alert('응답방식:RESTful\n전송Type:json, post\nParam:\n' + str);
                                         $.mobile.hidePageLoadingMsg('a');
                                     }
                                     );
}

1. 디바이스 또는 시뮬레이터에서 실행하고자 할 경우 빨간 테두리 영역을 클릭한다.

2. 디바이스 또는 시뮬레이터를 선택한다.

3. 실행 버튼을 클릭한다.

4. 인트로 화면과 메인 화면을 확인한다.

• NPKIAPI 서버사이드 가이드 프로그램의 실행은 프로젝트를 마우스 오른쪽 버튼을 클릭 한후 Run As>Run On Server 버튼을 통해 실행 할 수 있다.

• 빌드가 성공적으로 수행 되면 이클립스의 콘솔 창에서 'Server Startup in xxx ms' 메시지를 확인 할 수 있다.

디바이스 어플리케이션에서 발생한 오류 내용 확인 및 디버깅을 위해서는 폰갭 프레임워크에서 제공하는 console.log를 이용할 수 있다. console.log 함수는 자바스크립트 구문에서 사용할 수 있는 디버그 코드로 이클립스 및 Xcode에서 확인 할 수 있다.

• 실제 콘솔 로그 예

function fn_egov_network_check(doCheck)
{
    console.log('DeviceAPIGuide fn_egov_network_check');
    var networkState = navigator.network.connection.type;
    ...
}

• xCode 콘솔 창

• Organizer 로그 창

NPKI API 가이드 프로그램 에서는 디버깅을 위하여 다음과 같이 콘솔 정보를 출력한다.

NPKI 디바이스 API 가이드 다운로드 : Click

* UX/UI 라이브러리 : jQuery Mobile
* Hybrid : PhoneGap
* 표준보안API : http://www.gpki.go.kr/
