NPKI(WizSign) 디바이스API 가이드 프로그램

NPKI 가이드 프로그램(WizSign)은 모바일 디바이스 API 실행환경을 활용하여 하이브리드 앱을 개발 시 참고 및 활용될 수 있도록 구현 된 전자정부 디바이스 API에 대한 가이드 앱으로써, 모바일 스마트 디바이스의 NPKI 관련 기능을 JavaScript 기반으로 구성 된 NPKI DeviceAPI 를 통하여 이용 할 수 있도록 지원한다.

또한, 전자정부 표준프레임워크 기반의 웹 서버 어플리케이션과 연계하여 모바일기기에 저장된 인증서를 정부에서 제공하는 인증을 이용하여 인증서 인증을 하고 결과를 서버에 저장하며 인증서 인증 결과 로그를 조회하는 기능으로 구성되어 있다.

본 가이드 프로그램 에서는 NPKI 기능을 가이드 할 수 있도록 모바일 기기 인증서 선택/인증하기 , 인증 로그 정보 보기 기능을 제공하고 있으며 웹 서버 어플리케이션에 표준 보안 API 를 적용하여 인증서 정보를 확인 할 수 있는 기능으로 구현되었다.

• NPKI 디바이스 API 가이드 프로그램에는 보안모듈이 포함되어있지 않기 때문에 해당 보안 모듈회사로 라이센스 계약 및 지원 요청을 해야한다.


전자정부 보안표준 API를 사용하기 위해서는 별도로 보안표준 API를 신청하여야 하며, 이는 행정전자서명 인증관리센터(http://www.gpki.go.kr)에서 주관하고 있다.

서비스 신청 방법은 다음과 같다.

▶ 표준 API 보급관리시스템 접속이 가능한 경우
ㅇ [표준API보급관리시스템] 에서 웹으로 API신청(공문, 구성도 첨부)
ㅇ 서비스 URL : http://api.gpki.go.kr
공문은 한국지역정보개발원 - 지역정보센터 - 정보기반과로 보내주면 된다.
공문 내용은 업무시스템명, 담당자, 연락처 및 표준 API 를 신청한다는 내용.
- 해당서비스는 행정망에서만 이용가능함 -

▶ 외부망 (http://api.gpki.go.kr 접속 불가) 일경우
ㅇ 행정전자서명 인증관리센터(http://www.gpki.go.kr) 사이트의 “자료실-인증서신청관련양식-7.표준 API 신청방법 및 표준 API 신청서”에 있는 표준 API 신청서를 작성하셔서 공문과 함께 신청서를 보내주면 된다.
공문 수신처 : 한국지역정보개발원 - 지역정보센터 - 정보기반과
공문 내용은 업무시스템명, 담당자, 연락처 및 표준 API 를 신청한다는 내용.

기타 자세한 정보 확인 및 문의는 행정전자서명 인증관리센터(http://www.gpki.go.kr)를 참고한다.

• 문제 : 폰갭 오류시.
• 해결방안 : setTimeout() 함수로 phonegap 로딩 순서를 지연시킨다.


    document.addEventListener('DOMContentLoaded', function () { setTimeout(loaded, 200); }, false);

• 문제 : iScroll5 컨텐츠 내용 높이 계산 오류.
• 해결방안 : setTimeout() 함수로 컨텐츠에 css 적용이 완료되고 iscroll 생성이 되도록 한다.

setTimeout(function()
           {
               myScroll = new iScroll(thisPage,
                                      {
                                          checkDOMChanges: true,
                                          onBeforeScrollStart:function(e)
                                          {
                                          }
                                      });
           },
           500);

• 문제 : 폰갭에 지정한 콜백 함수에서 alert() 메시지 호출시 동작 오류.
• 해결 방안 : 비동기 함수를 사용하거나 alert()처럼 스레드를 잡는 함수는 사용하지 않는다.

크로스 도메인 사용 ===폰갭에서 특정 외부 도메인이나 외부 도메인의 하위 도메인을 사용해야할 경우,
Resource/Cordova.plist에서 <key>ExternalHosts</key> 항목에 외부 도메인 주소를 추가 설정해야 외부 도메인에 접속할 수 있다.

NPKI 디바이스API 가이드 프로그램은 크게 모바일 기기내의 인증서를 선택 및 서명 데이터를 만들어 웹 서버 어플리케이션으로 전송하여 인증서를 인증하는 기능과 인증서로 인증된 로그 데이터를 조회하는 기능으로 구성되어 있다.(관련기능 부분참조)

WizSign API DOC

• 선택한 인증서로 전자서명을 수행하여 서명값을 반환한다.


- 파라메터 : 인증서 번호, 인증서 비밀번호, 서명대상 원문
- 반환값(해시 테이블)

'signedData' : 서명데이터
'errMsg' : 에러 발생시 에러메시지

var args = new Array();
args[0] = selectCertNum.toString() ;
args[1] = '1';
args[2] = stringToSign;

WizSignPG.doSignature(args, function(result) {
        var signedData = result['signedData'];	// 서명데이터
    }, function(error) {
        alert(error['errMsg']);	// 에러메시지
});

• 저장된 인증서목록을 가져와 반환한다.

- 파라메터 : N/A
- 반환값(해시 테이블)

'Certificates' : 인증서 목록
'errMsg' : 에러 발생시 에러메시지

WizSignPG.getCertificates("", function(result) {
    var certList = result['Certificates'];

    for(var i=0 ; i<certList.length ; i++) {
        certList[i]['NUM'];
        certList[i]['주체자'];
        certList[i]['발급자'];
        certList[i]['만료일'];
    }

    }, function(error) {
        alert("error['errMsg']);
});

인증서 정보 해시테이블

• 선택한 인증서의 비밀번호를 검증한다.

- 파라메터 : 인증서 번호, 인증서 비밀번호
- 반환값(해시 테이블)

'result' : 인증서 비밀번호 검증결과(성공시 'OK')
'errMsg' : 에러 발생시 에러메시지

var args = new Array();
args[0] = certNum.toString();
args[1] = certPass;

WizSignPG.verifyCertPassword(args, function(result) {
    var runResult = result['result'];

    if(runResult == 'OK') {
        alert('인증서 비밀번호가 일치합니다.');
    }

    }, function(error) {
    alert(error['errMsg']);
});

• 선택한 인증서의 비밀번호를 변경한다.

- 파라메터 : 인증서 번호, 인증서 비밀번호, 새로운 인증서 비밀번호
- 반환값(해시 테이블)

'result' : 인증서 비밀번호 변경 결과(성공시 'OK')
'errMsg' : 에러 발생시 에러메시지

var args = new Array();
args[0] = certNum.toString();
args[1] = beforePass;
args[2] = afterPass;

WizSignPG.changeCertPassword(args, function(result) {
    var runResult = result['result'];

    if(runResult == 'OK') {
        alert('인증서 비밀번호를 변경하였습니다.');
    }

    }, function(error) {
    alert(error['errMsg']);
});

• 선택한 인증서를 삭제한다.

- 파라메터 인증서 번호
- 반환값(해시 테이블)

'result' : 인증서 삭제 결과(성공시 'OK')
'Certificate' : 삭제된 인증서 정보
'errMsg' : 에러 발생시 에러메시지

var args = new Array();
args[0] = certNum.toString();

WizSignPG.removeCert(args, function(result) {
    var runResult = result['result'];

    if(runResult == 'OK') {
        alert('인증서가 삭제되었습니다.')
    }

    }, function(error) {
        alert(error['errMsg']);
});

• 선택한 인증서의 유효성 검증을 수행한다. (CRL 검증)

- 파라메터 인증서 번호
- 반환값(해시 테이블)

'result' : 인증서 CRL 검증결과(성공시 'OK')
'status' : 인증서 상태
'errMsg' : 에러 발생시 에러메시지

var args = new Array();
args[0] = certNum.toString();

WizSignPG.doValidateCert(args, function(result) {
    var runResult = result['result'];
    var certStatus = result['status'];

    if(runResult == 'OK') {
        alert(certStatus);
    }

    }, function(error) {
	alert(error['errMsg']);
});

• PKI

public String verifyCert(PKIAndroidAPIVO pkiVo) throws Exception {
    // API 초기화
    GpkiApi.init("C:/libgpkiapi_jni/conf");
    String sign;
    sign = pkiVo.getSign();
    return verify(Base64.decode(sign));
}

private String verify(final byte[] bSignedData)  {
    String sClientName = "";
    try {
        // 서명값을 검증
        SignedData signedData = null;
        signedData = new SignedData();
        signedData.verify(bSignedData);

        // 서명자의 인증서 검증을 위해서 서버의 서명용 인증서 획득
        X509Certificate clientCert = null;
        clientCert = signedData.getSignerCert(0);

        // 인증서 검증
        CertPathValidator certPathValiditor = null;
        certPathValiditor = new CertPathValidator("C:/libgpkiapi_jni/conf/gpkiapi.conf");

        // 신뢰하는 최상위 인증서 추가
        X509Certificate rootCertRsa = null;
        rootCertRsa = Disk.readCert("C:/libgpkiapi_jni/conf/root-rsa2.der");
        X509Certificate rootCertRsaSha = null;
        rootCertRsaSha = Disk.readCert("C:/libgpkiapi_jni/conf/root-rsa-sha2.der");
        certPathValiditor.addTrustedRootCert(rootCertRsa);
        certPathValiditor.addTrustedRootCert(rootCertRsaSha);

        // 클라이언트의 인증서 검증 범위 설정
        certPathValiditor.setVerifyRange(CertPathValidator.CERT_VERIFY_FULL_PATH);

        // 클라이언트의 인증서 폐지여부 확인 설정 (CRL/ARL 검증 설정함)
        certPathValiditor.setRevokationCheck(CertPathValidator.REVOKE_CHECK_ARL | CertPathValidator.REVOKE_CHECK_CRL);

        // 인증서 검증 요청
        certPathValiditor.validate(CertPathValidator.CERT_SIGN, clientCert);

        sClientName = clientCert.getSubjectDN();


    } catch (Exception e) {
        sClientName = "";
    }
    return sClientName;
}

NPKI 디바이스API 가이드 프로그램에서 제공하는 모바일 디바이스의 NPKI 관련 기능을 활용하기 위하여 필요한 항목 및 그 환경 설정은 다음과 같다.

    <feature name="InterfaceAPI">
        <param name="ios-package" value="EgovInterface"/>
    </feature>
    <feature name="WizSignPG">
        <param name="ios-package" value="WizSignPG"/>
    </feature>

<!--전자정부 Interface 디바이스 API에서 사용하기 위한 서버경로 설정-->
#define kSERVER_URL     @"Server_URL"

<sqlMap resource="egovframework/sqlmap/hyb/ios/pki/EgovPKIiOSAPIGuide_SQL_[DB명].xml"/>

설정 참조

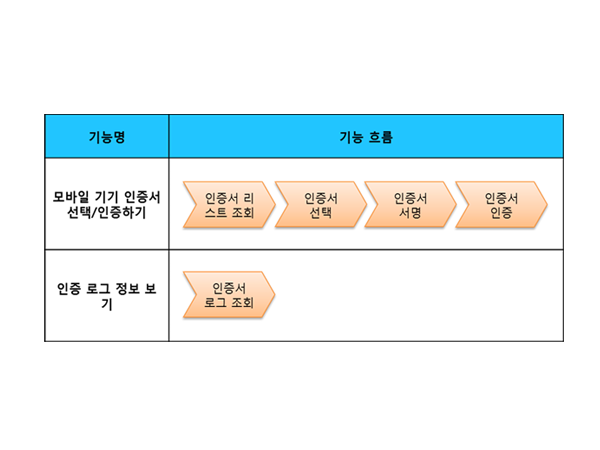

NPKI 디바이스 API 가이드는 크게 모바일 기기 인증서 선택/인증하기 , 인증 로그 정보 보기 기능으로 구성되어있다.

디바이스 API를 통해 모바일 기기에 저장된 인증서 리스트를 조회하고, 리스트에서 선택한 인증서로 인증서 인증을 한다.

디바이스 API 내의 인증서 리스트 조회 함수를 사용하는 JavaScript 코드를 통해 인증서 리스트를 조회하고, 서명 데이터를 만드는 JavaScript 함수를 사용하여 서명한다.

// 인증서 리스트 조회
function fn_egov_go_certlist()
{
    console.log("PKIWizSignAPIGuide fn_egov_go_certlist");
    $.mobile.showPageLoadingMsg('a');
    WizSignPG.getCertificates(fn_egov_getcertlistSuccess, fn_egov_getcertlistFail);
}

// 인증서 비밀번호 확인
function fn_egov_confirm_password() {
    console.log('PKIWizSignAPIGuide fn_egov_confirm_password()');

    var args = new Array();
    var tmpIndex = document.getElementById("xsigncertindex").value;
    args[0] = '1';//tmpIndex.toString();
    args[1] = $("#loginPasswd").val();
    console.log(args);

    WizSignPG.verifyCertPassword(args, function(result) {
                                     //Certificates
                                     var runResult = result['result'];
                                     var error = result['errMsg'];

                                     if(error!=null){
                                         alert(error);
                                     }

                                     if(runResult == 'OK') {
                                         console.log("PKIWizSignAPIGuide fn_egov_confirm_password Completed");
//                                         alert('인증서 비밀번호가 일치합니다.');
                                         fn_egov_make_sign();
                                     } else {
                                         console.log("PKIWizSignAPIGuide fn_egov_confirm_password Failed");
                                     }
                                 }, function(error) {
                                     alert("Error: \r\n" + error['errMsg']);
                                 });
}

// 인증서 서명
function fn_egov_make_sign()
{
    console.log('PKIWizSignAPIGuide fn_egov_make_sign()');
    var args = new Array();
    args[0] = '1';//document.getElementById("xsigncertindex").value;
    args[1] = $("#loginPasswd").val();
    args[2] = "usrId=&password=&name=";

    WizSignPG.doSignature(args, fn_egov_makesign_ok, fn_egov_makesign_fail);
}

// 인증서 서명 데이터 서버로 인증 요청
function fn_egov_makesign_ok(arg)
{
    var signedData = arg['signedData'];
    var params = {uuid :  device.uuid,
            sign: signedData,
            entrprsSeCode: 'PKI02'};

    alert('Http Method:POST\nAcceptType:JSON\n전송데이터:' + JSON.stringify(params));
    $.mobile.showPageLoadingMsg('a');
    EgovInterface.submitAsynchronous(
                                     [params, "/pki/addPKIiOSInfo.do"],
                                     function(result) {
                                         console.log("PKIWizSignAPIGuide fn_egov_makesign_ok request Completed");
                                         var str = '{';
                                         for (myKey in result){
                                             str += myKey + ':' + result[myKey] + '\n';
                                         }
                                         str += '}';
                                         alert('응답방식:RESTful\n응답Type:json, post\nParam:\n' + str);
                                         //window.history.back();
                                         $.mobile.hidePageLoadingMsg('a');
                                         location.href = "index.html";
                                     },
                                     function(error) {
                                         console.log("PKIWizSignAPIGuide fn_egov_makesign_ok request Failed");
                                         var str = '{';
                                         for (myKey in error){
                                             str += myKey + ' : ' + error[myKey] + '\n';
                                         }
                                         str += '}';
                                         alert('응답방식:RESTful\n전송Type:json, post\nParam:\n' + str);
                                         $.mobile.hidePageLoadingMsg('a');
                                     }
                                     );
}

//올레인증서 호출
function doKISAShowApp() {
    var args = new Array();
    args[0] = 'PhoneGapTest';
    args[1] = '01';

    WizSignPG.runShowApp(args, function(result) {
                             // result
                             var runResult = result['result'];
                             // runResult == 'OK' -> 실행성공
                             console.log("PKIWizSignAPIGuide doKISAShowApp Completed");
                         }, function(error) {
                             console.log("PKIWizSignAPIGuide doKISAShowApp Failed");
                             navigator.notification.alert("Error: \r\n" + error['errMsg']);
                         });
}

// PKCS#12데이터를 인증서로 변환하여 저장한다.
function makeCert(strP12, certPass, newPass) {

    var args = new Array();
    args[0] = strP12;
    args[1] = certPass;
    args[2] = newPass;

    WizSignPG.importPKCS12(args, function(result) {

                           var runResult = result['result'];
                           var certInfo = result['Certificate'];

                           if(runResult == 'OK') {
                               console.log("PKIWizSignAPIGuide makeCert Completed");
                               navigator.notification.alert('[' + certInfo['주체자'] + '] 인증서가 생성되었습니다.1')
                               fn_egov_go_certlist();
                           }
                           }, function(error) {
                               console.log("PKIWizSignAPIGuide makeCert Failed");
                               navigator.notification.alert("Error: \r\n" + error['errMsg']);
                           });
}

// KISA ollehApp으로부터 받은 URL데이터를 처리하여 PKCS#12데이터를 반환한다.
function handleOpenURL(url)
{
    console.log('handleOpenURL');
    var g_p12cert = callback_kisaShowApp(url);
    makeCert(g_p12cert, 'han9476046946', 'han9476046946');
}

인증서 리스트	인증서 인증

인증서 리스트 화면에서 인증할 인증서를 선택하고 인증서 인증 화면에서 PASSWD 항목에 패스워드를 입력 후 “인증 확인” 버튼을 클릭한다.
단, PASSWD 항목에서 validation을 확인하고, 조건이 불충분 할 경우 오류 메시지가 출력된다.

인증 확인 : 인증서 인증을 하기 위해서 PASSWD 항목에 인증서 패스워드를 입력 후 “인증 확인” 버튼을 클릭한다.
Back 버튼 : NPKI 디바이스 API 가이드 프로그램 메뉴 화면 또는 인증서 리스트 화면으로 이동한다.

웹 서버 어플리케이션으로 부터 인증서 인증 결과 로그를 조회한다.

function fn_egov_go_loginInfoList()
{
    $.mobile.changePage("#loginInfoList", "slide", false, false);

    // get the data from server
    console.log('fn_egov_go_loginInfoList()');
    var accept_type = "json";
    $.mobile.showPageLoadingMsg('a');
    // get the data from server
    EgovInterface.submitAsynchronous(
                                     ["/pki/pkiInfoList.do"],
                                     function(result) {
                                         console.log("PKIWizSignAPIGuide fn_egov_go_loginInfoList Completed");
                                         var list_html = "";
                                         var totcnt = result.pkiInfoList.length;

                                         for (var i = 0; i < totcnt; i++) {
                                             var data = result.pkiInfoList[i];
                                             var entrprsSe = "NONE";
                                             var entrprsSeCode = data.entrprsSeCode;
                                             if(entrprsSeCode == 'PKI01')
                                                 entrprsSe = "MagicXSign";
                                             else if(entrprsSeCode == 'PKI02')
                                                 entrprsSe = "WizSign";
                                             else if(entrprsSeCode == 'PKI03')
                                                 entrprsSe = "XecureSmart";

                                             list_html += "<li><h3>subjdn : " + data.dn + "</h3>";
                                             list_html += "<p><strong>Date : " + data.crtfcDt + "</strong></p>";
                                             list_html += "<p>NPKI : " + entrprsSe + "</p></li>";
                                         }
                                         var theList = $('#theLogList');
                                         theList.html(list_html);
                                         $.mobile.changePage("#loginInfoList", "slide", false, false);
                                         theList.listview("refresh");
                                         $.mobile.hidePageLoadingMsg('a');
                                         setTimeout(loadiScrollList, 1000);
                                     },
                                     function(error) {
                                         console.log("PKIWizSignAPIGuide fn_egov_go_loginInfoList Failed");
                                         var str = '{';
                                         for (var myKey in error){
                                             str += myKey + ' : ' + error[myKey] + '\n';
                                         }
                                         str += '}';
                                         alert('응답방식:RESTful\n전송Type:json, post\nParam:\n' + str);
                                         $.mobile.hidePageLoadingMsg('a');
                                     }
                                     );
}

1. 디바이스 또는 시뮬레이터에서 실행하고자 할 경우 빨간 테두리 영역을 클릭한다.

2. 디바이스 또는 시뮬레이터를 선택한다.

3. 실행 버튼을 클릭한다.

4. 인트로 화면과 메인 화면을 확인한다.

• NPKIAPI 서버사이드 가이드 프로그램의 실행은 프로젝트를 마우스 오른쪽 버튼을 클릭 한후 Run As>Run On Server 버튼을 통해 실행 할 수 있다.

• 빌드가 성공적으로 수행 되면 이클립스의 콘솔 창에서 'Server Startup in xxx ms' 메시지를 확인 할 수 있다.

디바이스 어플리케이션에서 발생한 오류 내용 확인 및 디버깅을 위해서는 폰갭 프레임워크에서 제공하는 console.log를 이용할 수 있다. console.log 함수는 자바스크립트 구문에서 사용할 수 있는 디버그 코드로 이클립스 및 Xcode에서 확인 할 수 있다.

• 실제 콘솔 로그 예

function fn_egov_network_check(doCheck)
{
    console.log('DeviceAPIGuide fn_egov_network_check');
    var networkState = navigator.network.connection.type;
    ...
}

• xCode 콘솔 창

• Organizer 로그 창

NPKI API 가이드 프로그램 에서는 디버깅을 위하여 다음과 같이 콘솔 정보를 출력한다.

NPKI 디바이스 API 가이드 다운로드 : Click

• UX/UI 라이브러리 : jQuery MobileClick

• Phonegap 4.3.0 : Click

• NPKIAPI : (주)케이사인 http://www.ksign.com

• 표준보안API : http://www.gpki.go.kr/
