소켓통신(SocketIO) 디바이스API 가이드 프로그램

소켓통신(SocketIO) 가이드 프로그램은 디바이스 API 실행환경을 활용하여 하이브리드 앱을 개발 시 참고 및 활용될 수 있도록 구현된 전자정부 디바이스 API에 대한 가이드 앱으로써, 모바일 디바이스의 관련 기능을 JavaScript기반으로 구성 된 SocketIO DeviceAPI를 통하여 간단한 쳇팅 기능을 앱으로 연동하는 기능을 지원한다.

본 가이드 프로그램에서는 JavaScript 모듈의 sockjs를 사용하여 웹서버의 websocket에 접속하여 양방향 데이터 처리(쳇팅) 기능을 제공하고 있다.
[참고] 소켓통신은 다른 모듈과 다르게 cordova plug-in을 사용하지 않고 현재 많이 쓰이는 sock.js JavaScript 라이브러리 사용한다.

소켓통신(SocketIO) 디바이스API 가이드 프로그램는 대화명 입력, 쳇팅하기 기능으로 구성되어 있다.(관련기능 부분참조)

• SockJS 클래스를 생성하고, 통신을 위하여 서버에 접속한다.

var sockjs = new SockJS(url);

• 서버와 연결이 성공적인 경우 콜백 함수

sockjs.onopen = function() {
     console.log('open');
 };

• 서버로부터 전달 받을 메세지의 콜백 함수

sockjs.onmessage = function(e) {
     console.log('message', e.data);
 };

• 서버와 연결을 끊어진 경우 발생하는 콜백 함수

[참고] close가 호출되면 발생하는 콜백 함수

sockjs.onclose = function() {
     console.log('close');
 };

• 서버에 메세지를 전달하는 함수

sockjs.send(message);

• 서버와 연결을 끊는 함수

sockjs.close();

소켓통신(SocketIO) 디바이스API 가이드 프로그램에서 제공하는 간단한 쳇팅 기능을 활용하기 위하여 필요한 항목 및 그 환경 설정은 다음과 같다.

• 소켓통신 위해 html 파일에 sockjs.js JavaScript파일을 꼭! 추가하여야 한다.

<script type="text/javascript" src="js/egovframework/mbl/cmm/sockjs-1.1.1.min.js"></script>

    <!--전자정부 Interface 디바이스 API에서 사용하기 위한 서버경로 설정-->
    <?xml version="1.0" encoding="utf-8"?>
    <resources>
	<string name="SERVER_URL">http://192.168.100.222:8080/DeviceAPIGuideTotal_Web</string>
    </resources>

    <uses-permission android:name="android.permission.INTERNET" />
    <uses-permission android:name="android.permission.ACCESS_NETWORK_STATE" />

    <uses-permission android:name="com.google.android.c2dm.permission.RECEIVE" />
    <permission android:name="kr.go.egovframework.hyb.socketioapp.permission.C2D_MESSAGE" android:protectionLevel="signature" />
    <uses-permission android:name="kr.go.egovframework.hyb.socketioapp.permission.C2D_MESSAGE" />

<servlet>
    <servlet-name>ws-disp</servlet-name>
    <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
    <init-param>
      <param-name>webSocketContextConfigLocation</param-name>
      <param-value>
				egovframework.hyb.mbl.websocket.config.WsConfig
	  </param-value>
    </init-param>
    <init-param>
      <param-name>contextClass</param-name>
      <param-value>
			org.springframework.web.context.support.AnnotationConfigWebApplicationContext
      </param-value>
    </init-param>
  </servlet>
  <servlet-mapping>
    <servlet-name>ws-disp</servlet-name>
    <url-pattern>/</url-pattern>
  </servlet-mapping>

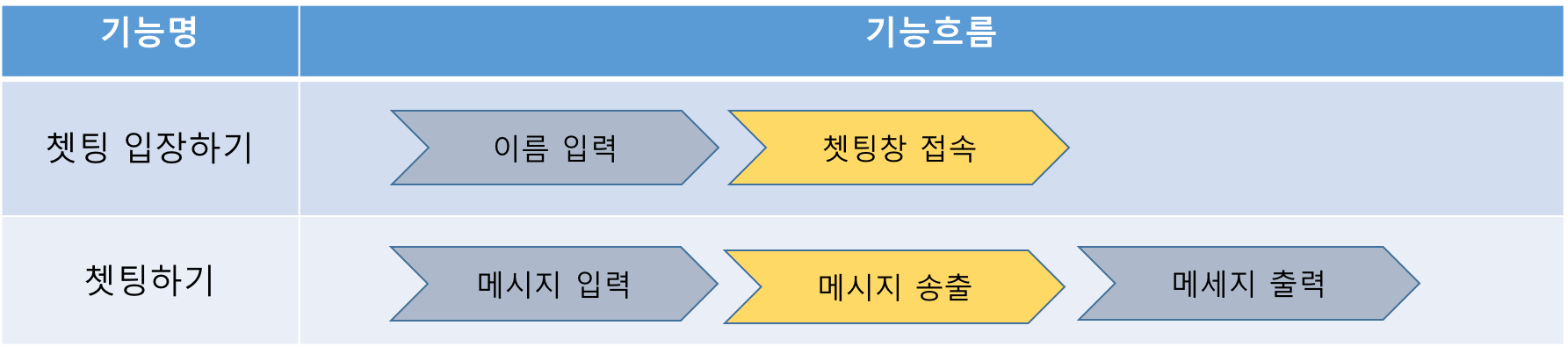

소켓통신(SocketIO) API 가이드 프로그램은 간단한 쳇팅 앱으로 대화명 입력 및 양방향 대화를 할 수 있는 기능으로 구성되어 있다.

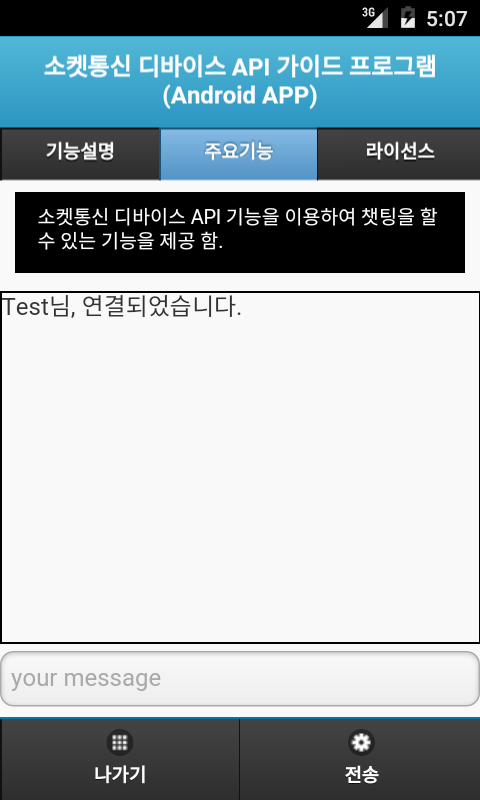

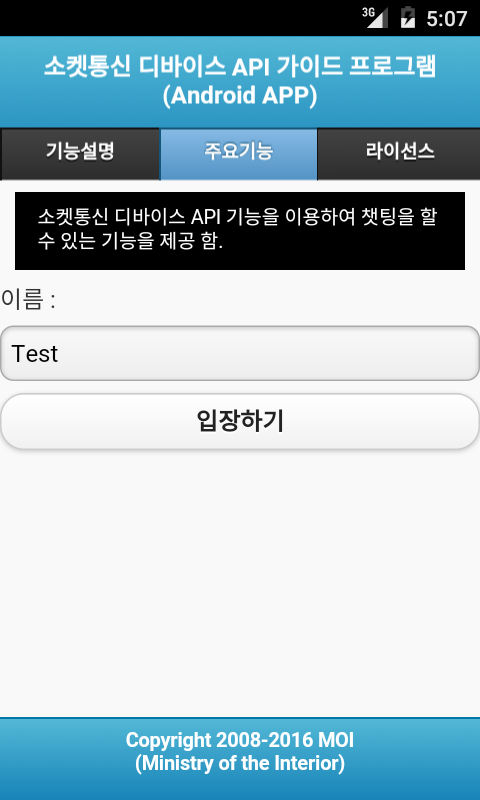

• 대화명 입력과 입장하기 버튼을 통하여 챗팅에 참여한다.

function connect() {

	$('#chatMessageArea').empty();

	wsocket = new SockJS(server_url+"/sockjs/chat");

	wsocket.onopen = onOpen;
	wsocket.onmessage = onMessage;
	wsocket.onclose = onClose;


	$.mobile.changePage("#chatZone", "slide", false, false);

}

• 실시간으로 접속 대상자들에게 메세지를 전달한다.

function send() {
	var nickname = $("#nickname").val();
	var msg = $("#message").val();
	wsocket.send("msg:"+nickname+":" + msg);
	$("#message").val("");
}

function onMessage(evt) {
	var data = evt.data;
	if (data.substring(0, 4) == "msg:") {
		appendMessage(data.substring(4));
	}
}

function appendMessage(msg) {
	$("#chatMessageArea").append(msg+"<br>");
	var chatAreaHeight = $("#chatArea").height();
	var maxScroll = $("#chatMessageArea").height() - chatAreaHeight;
	$("#chatArea").scrollTop(maxScroll);

}

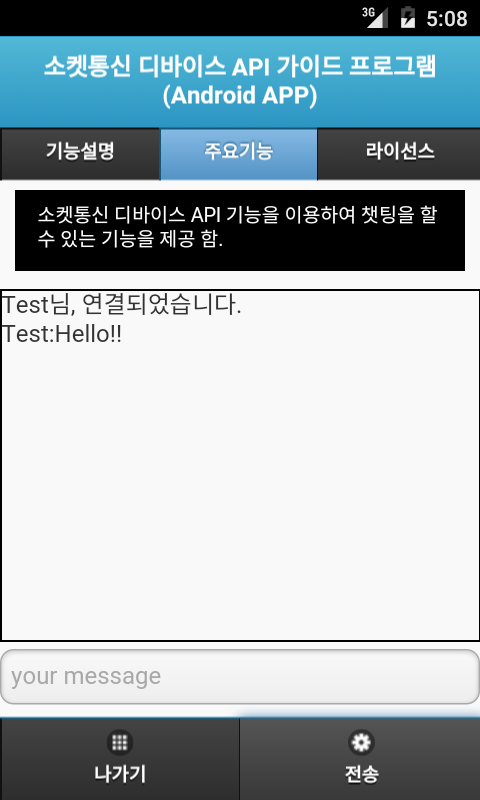

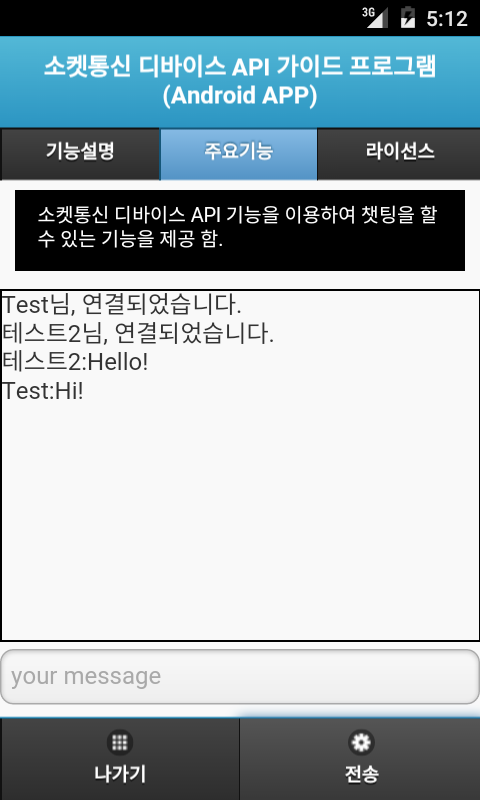

메세지 송신 화면	메세지 수신 화면

• '나가기'를 통해 접속된 대화방의 연결을 끊는다.

function disconnect() {
	wsocket.send("msg:" + $("#nickname").val() + "님이 연결을 끊었습니다.");
	wsocket.close();
}

function onClose(evt) {
	console.log("연결을 끊었습니다");
}

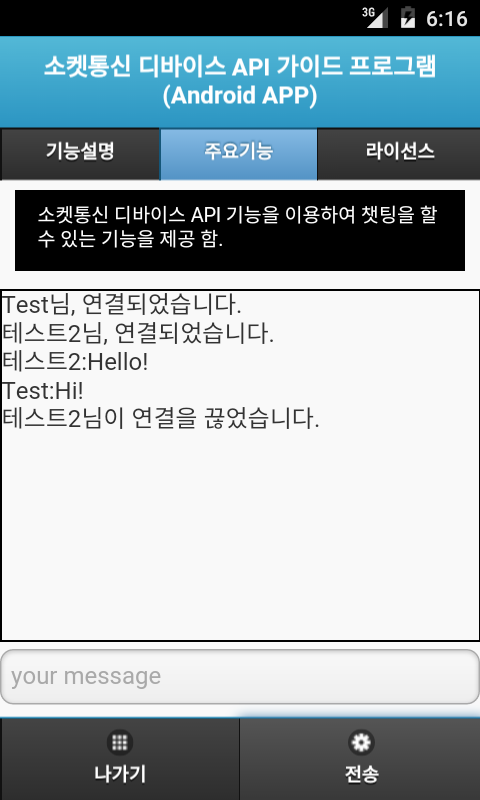

연결 해제 화면

• 프로젝트 선택 > 오른쪽 클릭 > Run As > Android Application

• 상단의 메뉴 > Run As > Android Application

• 실행할 타겟 선택 > 에뮬레이터, 디바이스(디버깅모드)

• 디바이스를 이용한 실행 화면

• 서버사이드 가이드 프로그램의 실행은 프로젝트를 마우스 오른쪽 버튼을 클릭 한후 Run As>Run On Server 버튼을 통해 실행 할 수 있다.

• 빌드가 성공적으로 수행 되면 이클립스의 콘솔 창에서 'Server Startup in xxx ms' 메시지를 확인 할 수 있다.

디바이스 어플리케이션에서 발생한 오류 내용 확인 및 디버깅을 위해서는 폰갭 프레임워크에서 제공하는 console.log를 이용할 수 있다. console.log 함수는 자바스크립트 구문에서 사용할 수 있는 디버그 코드로 이클립스 및 Xcode에서 확인 할 수 있다.

console.log의 작성 방법의 예시는 다음과 같다.

function onError(e)
{
    ...
    console.log('Error status: ' + e.status + ' - Error message: ' + e.message);
    ...
}

디버깅 코드가 실행 되면 아래와 같은 메시지를 개발도구의 콘솔 메시지 창에서 볼 수 있다.

소켓통신(SocketIO) 디바이스 API 가이드 다운로드 : Click

• sockjs 정보 : sockjs/sockjs-clientClick
