LDAP조직도관리는 조직과 사용자 정보를 효율적으로 관리하기 위한 컴포넌트로,
LDAP과의 연계를 통해 조회 성능을 향상시키고, 차트형태와 같이 다양한 방식으로 조직도를 표현할 수 있는 기능을 제공한다.

LDAP조직도관리는 아래와 같은 기능을 포함한다.

LDAP조직도관리 컴포넌트에서 조직도 정보는 아래와 같이 트리형태과 차트형태 두가지로 표현한다.
엔트리 추가/수정/삭제를 위한 컨텍스트 메뉴는 트리형태로 표현된 경우에만 제공한다.

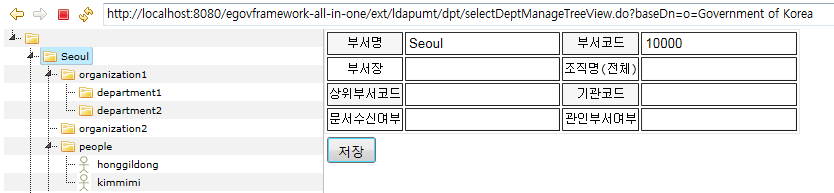

• '/ext/ldapumt/dpt/selectDeptManageTreeView.do?baseDn=…'을 이용해 LDAP 서버로부터 데이터를 조회하면, 조직도 정보가 화면 왼쪽에 트리형태로 표현된다.

• 하나의 엔트리가 하위 엔트리를 가지는 경우, 해당 엔트리 앞에 삼각형으로 표시된다.

• 각 엔트리에 대한 상세 정보는 오른쪽 화면에 출력되고, 데이터를 변경한 후 저장 버튼을 누르면 LDAP 서버에 변경된 데이터가 저장된다.

• 조직도 정보는 최초 request로 넘어온 dn의 하위 엔트리에 대해서만 조회를 하고, 하위 엔트리의 펼침 버튼을 눌렀을 때만 LDAP에서 추가 조회하기 때문에 부하를 최소화할 수 있다.


• 컨텍스트 메뉴를 이용하면 화면상에서 부서와 사용자 엔트리를 추가할 수 있고, 원하는 엔트리 이름을 변경하거나 삭제할 수 있다.

• 트리목록 중 변경을 원하는 엔트리 위치에서 마우스 우클릭하면 컨텍스트 메뉴가 나온다.

• '/ext/ldapumt/dpt/selectDeptManageOrgChartView.do?baseDn=…'을 이용해 LDAP 서버로부터 데이터를 조회하면, 조직도 정보가 차트 형태로 표현된다.
• 엔트리를 한번 클릭하면 우측 하단에 엔트리 상세정보가 나타나며, 내용을 변경할 수 있다.

• 엔트리를 더블 클릭을 하면 하위 엔트리를 LDAP에서 추가 조회하여 동적으로 보여준다.

1. ldap 서버와 연결하기 위한 서버 연결 정보를 context-ldap.xml파일에 작성한다.

<ldap:context-source url="LDAP 서버 URL" base="최상위 DN" username="LDAP 서버 ID" password="LDAP 서버 PASSWORD" />
<!-- 예시, <ldap:context-source url="ldap://localhost:10389" base="c=kr" username="uid=admin,ou=system" password="secret" /> -->

2. ldap 서버에 저장된 데이터를 조회하기 위한 URL 호출 방법은 다음과 같다. - 트리형태로 보기

/ext/ldapumt/dpt/selectDeptManageTreeView.do?baseDn=[DN|RDN]
//예시, /ext/ldapumt/dpt/selectDeptManageTreeView.do?baseDn=o=Government of Korea

- 차트형태로 보기

/ext/ldapumt/dpt/selectDeptManageOrgChartView.do?baseDn=[DN|RDN]
//예시, /ext/ldapumt/dpt/selectDeptManageOrgChartView.do?baseDn=o=Government of Korea

3. LDAP조직도관리 컴포넌트를 위한 조직 스키마(ucOrg2)와 조직원 스키마(User)가 담긴 LDIF 파일
(단, 아래 파일은 ApacheDS 서버에서 export한 파일임, 다른 서버에서 import할 경우 정상적으로 import되지 않을 수 있음)

schema.zip

1. [환경구성 및 설치] Apache Directory Studio 2.0.0 설치 후 Apache Directory Studio.exe 실행

• 설치 - https://directory.apache.org/studio/downloads.html

2. [서버 생성] LDAP Servers 탭 > ApacheDS 2.0.0 더블클릭 (없으면 추가) > Partitions 탭 > Add 버튼 > 아래와 같이 입력 후 저장 (Ctrl + S)

3. [서버 실행] LDAP Servers 탭 > ApacheDS 2.0.0 우클릭 > Create a Connection, Run (서버 실행)

4. [LDAP 디렉토리 생성] Connections 탭 > ApacheDS 2.0.0 더블클릭 > LDAP Browser 탭 > DIT-Root DSE-c=kr 디렉토리 생성 확인

5. [LDAP 스키마 추가] LDAP Browser 탭 > DIT 우클릭 > Import > LDIF Import > Browse > schema.ldif 선택 > Finish
(Import 결과, ou=schema > cn=schema 아래 ou=attributetypes, ou=objectclasses 디렉토리 생성)

6. [LDAP 엔트리 생성] 조직(ucOrg2)과 조직원(User) 스키마를 기준으로 필요한 조직, 조직원 엔트리를 생성 (아래는 예시)

c=kr
  o=Government of Korea --- 1)
     ou=Seoul            --- 2)
        ou=organization1
          ou=department1
          ou=department2
        ou=organization2
        ou=people
          cn=honggildong --- 3)
          cn=kimmimi

• 1) c=kr 우클릭 > New Entry > Next > object classes에서 'organization' Add > RDN 입력 (o=Government of Korea)
• 2) o=Government of Korea 우클릭 > New Entry > Next > object classes에서 'ucOrg2' 입력 후 새로고침 버튼 > Add > RDN 입력 (ou=Seoul) > Attribute 추가 입력(동일한 방식으로 ou=organization1, 2와 ou=department1, 2, ou=people 생성)
• 3) ou=people 우클릭 > New Entry > Next > object classes에서 'User' 입력 후 새로고침 버튼 > Add > RDN 입력 (cn=honggildong) > Attribute 추가 입력

7. [최종 결과] 실행 결과 및 URL 호출 방법 (현재 조직정보는 필수값만 입력된 상태)

• o=Government of Korea를 기준으로 조회한 화면

• ou=people,ou=Seoul,o=Government of Korea를 기준으로 조회한 화면
